SMD-Leiterplattenklemme
0,5 mm²
Rastermaß 3 mm
1-polig
PUSH WIRE®

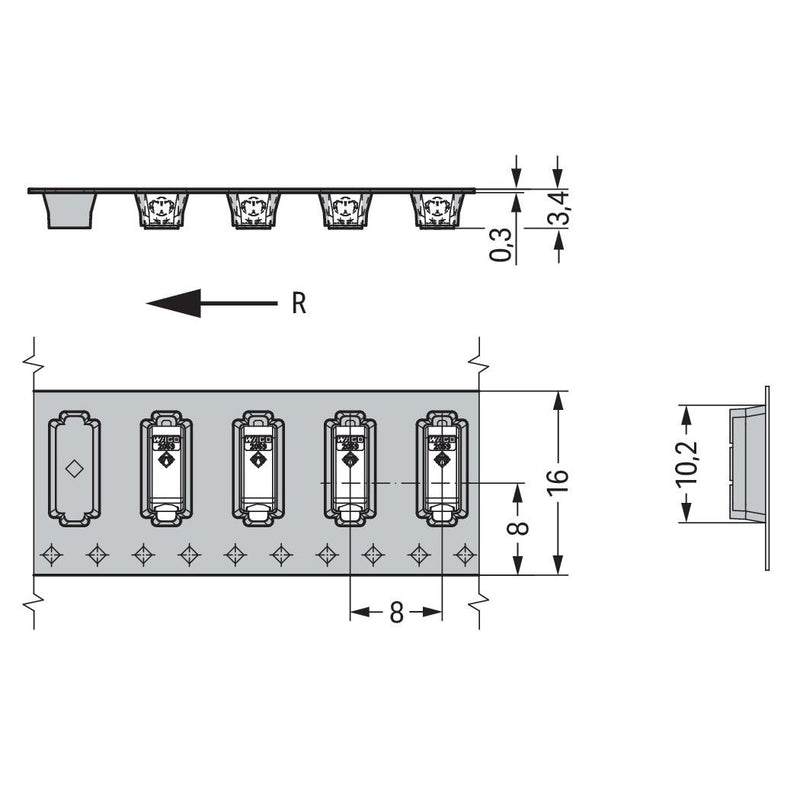

im Gurt
weiß
Leiterplattenklemme Serie 2059 mit 0 ° Leitereinführung zur Platine

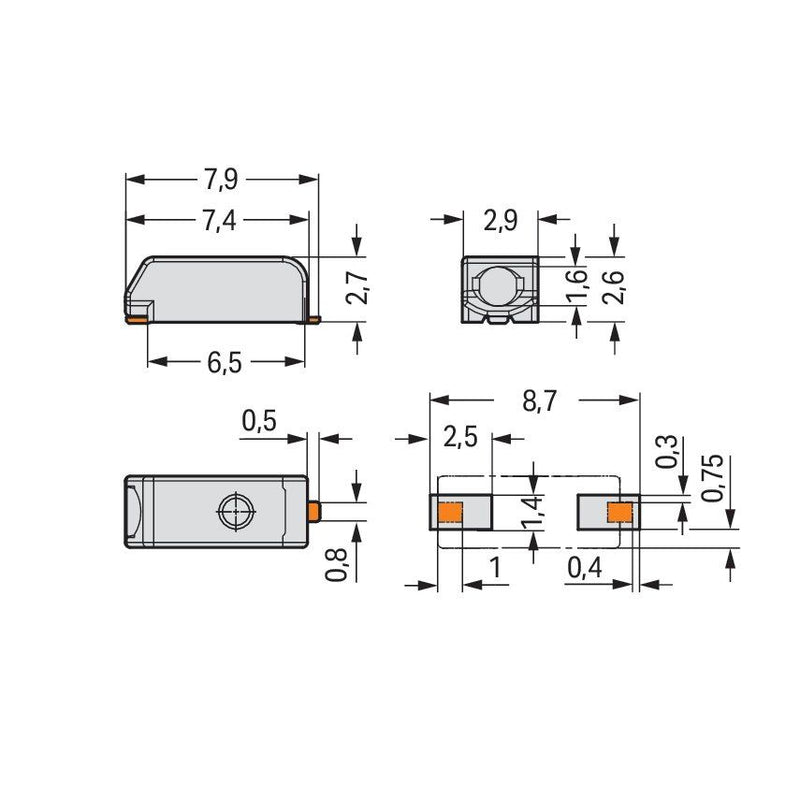

Die Leiterplattenklemme hat die Artikelnummer 2059-301/998-603 und ermöglicht einen einfachen und sicheren Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 4 und 5,5 mm . Dieses Produkt basiert auf der PUSH WIRE®-Technologie. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. Die Maße sind in Breite x Höhe x Tiefe (2,9 x 2,7 x 7,9) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,34 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 0,5 mm² zum anderen geeignet. Die Kontaktoberfläche ist aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Eingeführt wird der Leiter im 0 °-Winkel zur Platine.

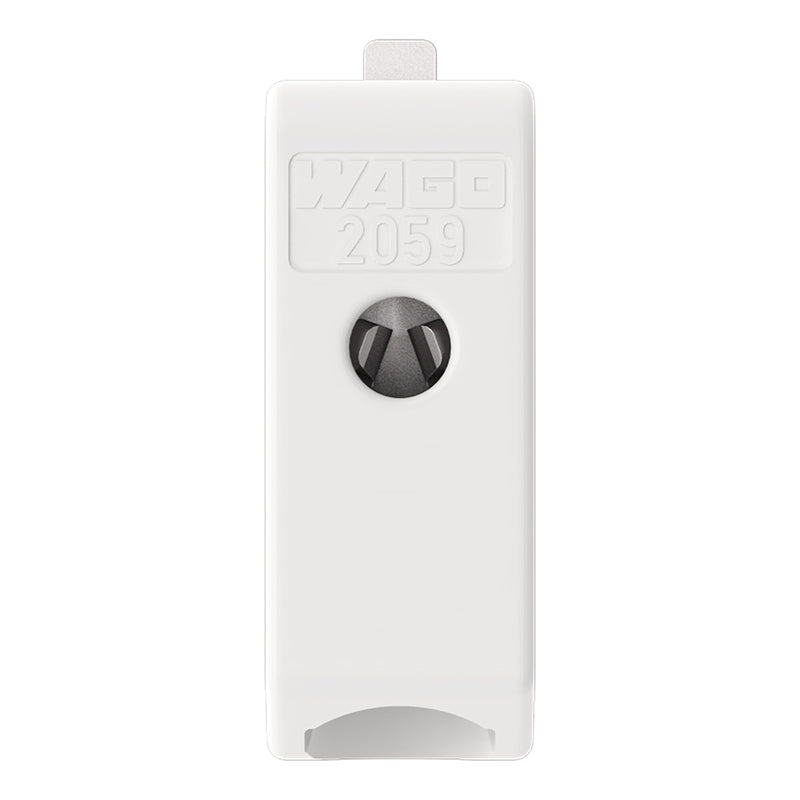

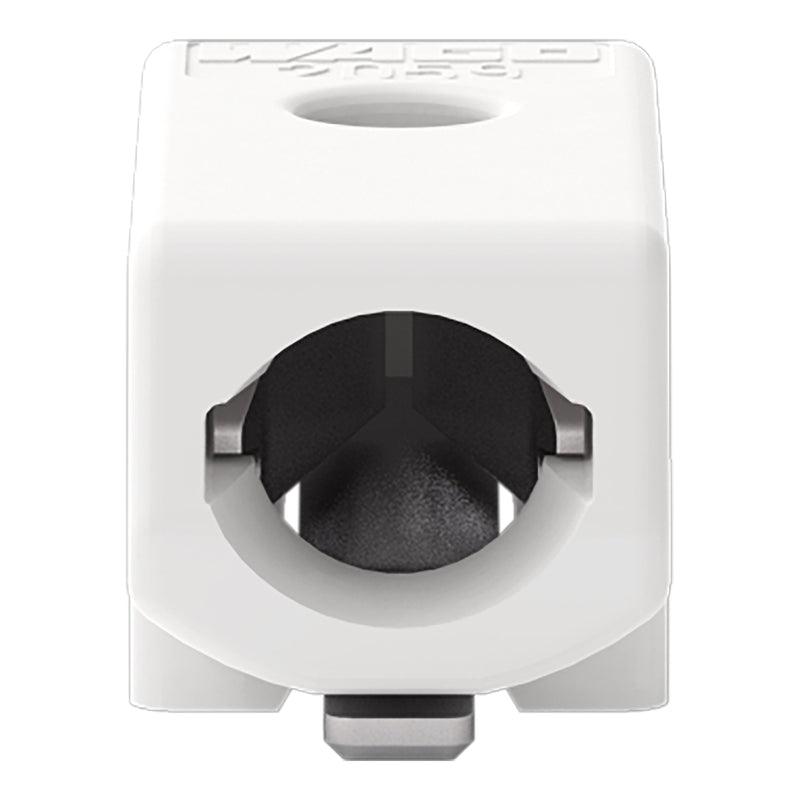

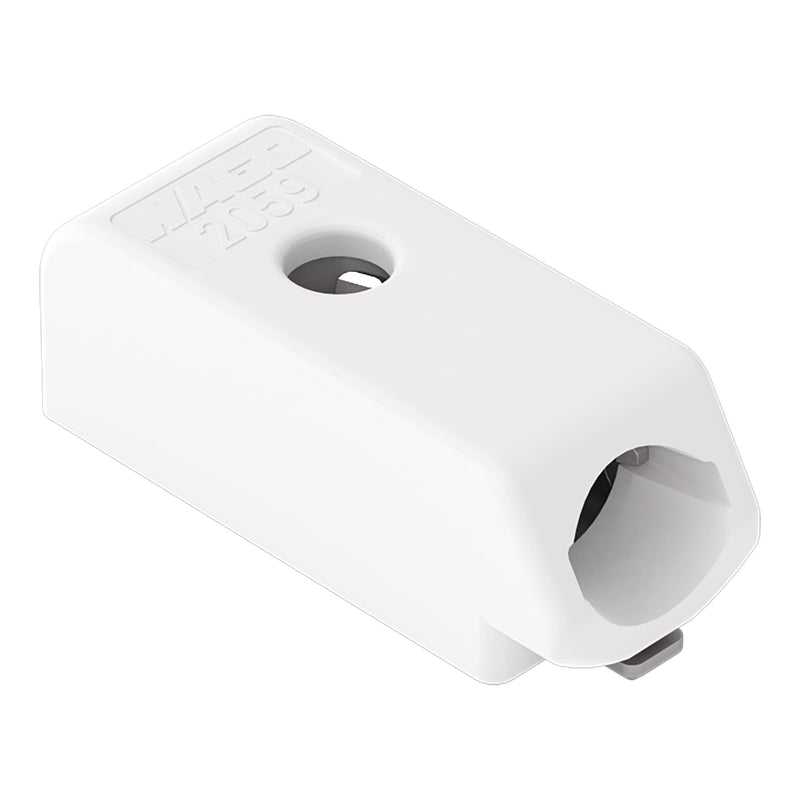

Die WAGO SMD-Leiterplattenklemme Serie 2059 ist mit 2,7mm die kleinste Klemme mit isoliertem Kunststoffgehäuse im Portfolio. Das weiße Gehäuse ist perfekt für den Einsatz in LED-Leuchten geeignet und sorgt mit der kleinen Bauform mit abgerundeten Ecken für minimale Schattenbildung. Die cleane Optik mit dem charakteristischen runden Loch für das Betätigungswerkzeug zum Lösen von Leitern runden das Design der Serie 2059 ab. Durch die schlanke Bauform ist ein polverlustfreies Aneinanderreihen von Klemmen unbegrenzt möglich. Die leicht schräge Form der Klemmenvorderseite mit dem balkonartigen Vorsprung der Unterseite erlaubt nicht nur eine gute Sicht von oben auf das Leitereinführungsloch, sondern unterstützt auch eine komfortable und schnelle Leitereinführung eindrähtiger Leiter.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,14..0,34 mm² |
| Bemessungsstrom In |
3 A |
| Bemessungsspannung |
160 V |
| Ausführung elektrischer Anschluss 1 |
Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Polzahl |
1 |
| Anzahl der Klemmstellen je Pol |
1 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
-60..105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
2,9 mm |
| Höhe |
2,7 mm |
| Tiefe |
7,9 mm |
| Farbe |
weiß |
| Transparent |
nein |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2059-301/998-603 0,5mm²,Maß 3mm,ws − 44400 Stück
