WAGO - Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2059-301/998-403 0,5 mm² − 31800 Stück

SMD-Leiterplattenklemme
0,5 mm²
Rastermaß 3 mm
1-polig
PUSH WIRE®

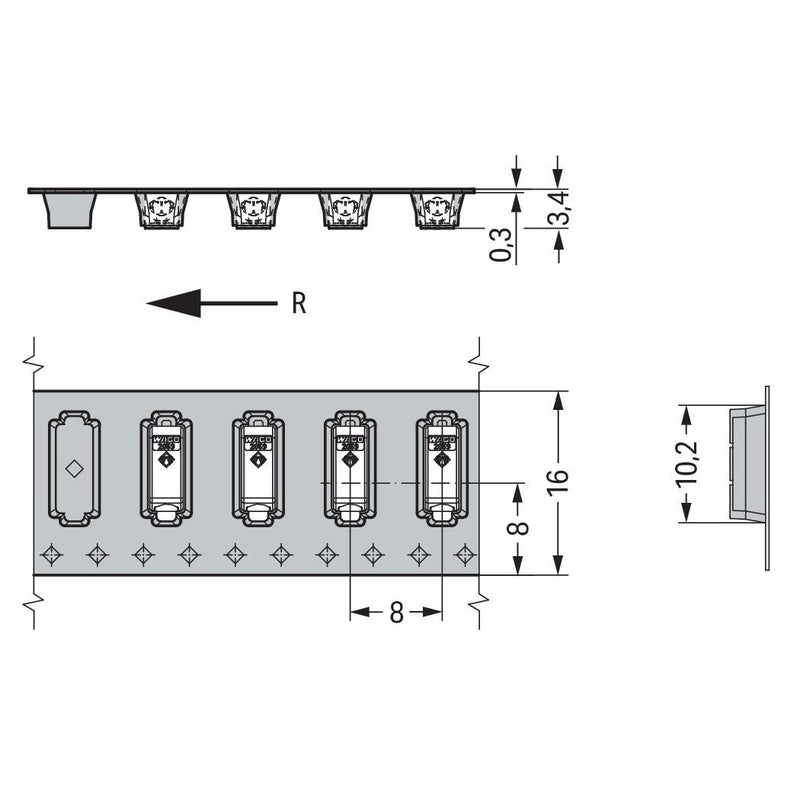

im Gurt
weiß

Leiterplattenklemme Serie 2059 mit PUSH WIRE®

Bei dieser Leiterplattenklemme (Artikelnummer 2059-301/998-403) steht eine einfache und zuverlässige Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 4 und 5,5 mm . Dieses Produkt basiert auf der PUSH WIRE®-Technologie. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überbrücken und so den Leiter schneller zu klemmen. Die Maße sind in Breite x Höhe x Tiefe (2,9 x 2,7 x 7,9) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,34 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 0,5 mm² zum anderen geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Eingeführt wird der Leiter im 0 °-Winkel zur Platine.

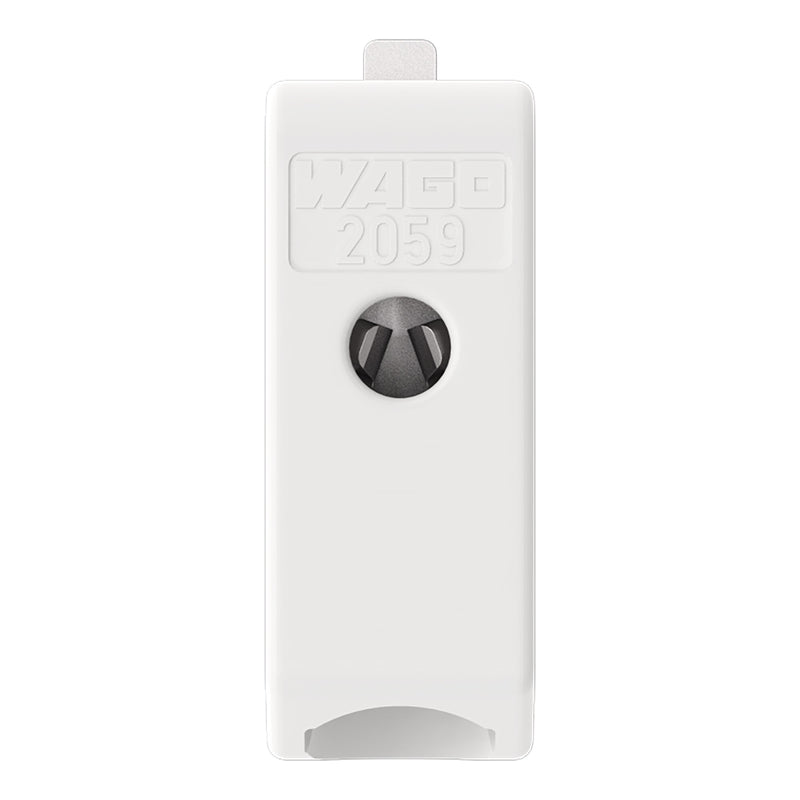

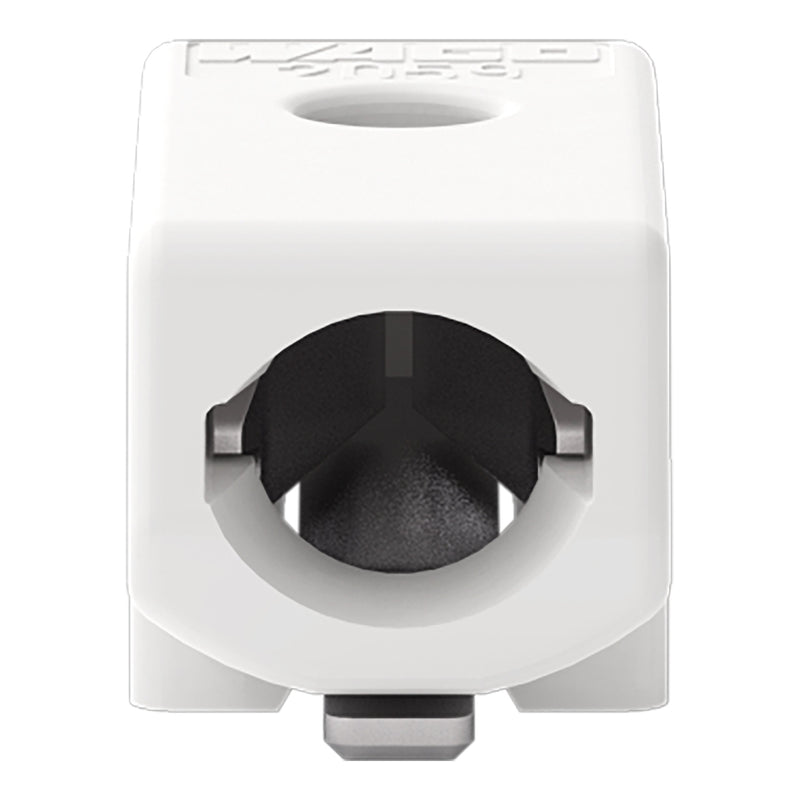

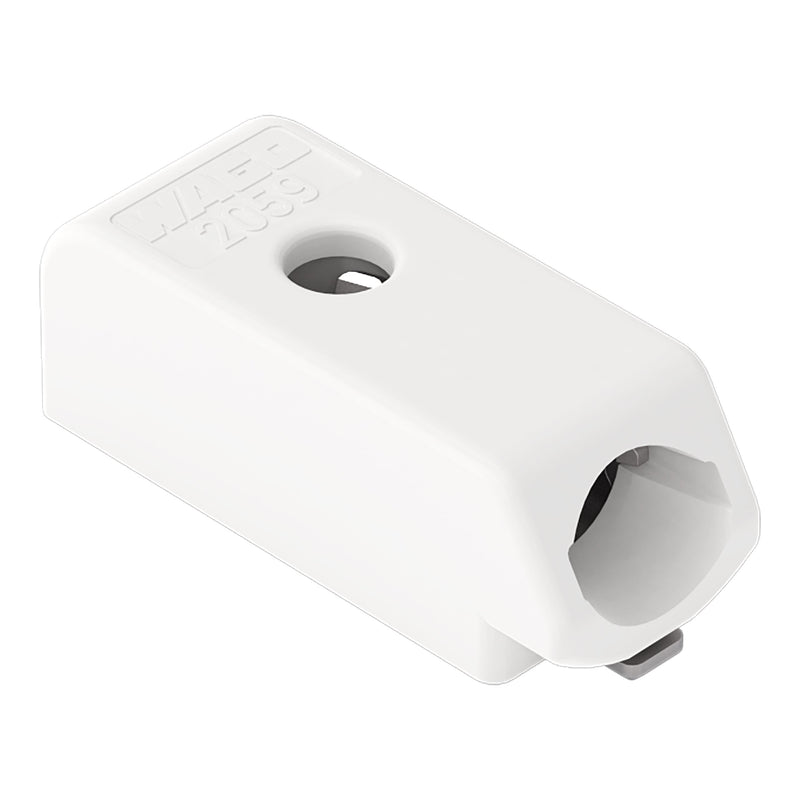

Die WAGO SMD-Leiterplattenklemme Serie 2059 ist mit 2,7mm die kleinste Klemme mit isoliertem Kunststoffgehäuse im Portfolio. Das weiße Gehäuse ist perfekt für den Einsatz in LED-Leuchten geeignet und sorgt mit der kleinen Bauform mit abgerundeten Ecken für minimale Schattenbildung. Die cleane Optik mit dem charakteristischen runden Loch für das Betätigungswerkzeug zum Lösen von Leitern runden das Design der Serie 2059 ab. Durch die schlanke Bauform ist ein polverlustfreies Aneinanderreihen von Klemmen unbegrenzt möglich. Die leicht schräge Form der Klemmenvorderseite mit dem balkonartigen Vorsprung der Unterseite erlaubt nicht nur eine gute Sicht von oben auf das Leitereinführungsloch, sondern unterstützt auch eine komfortable und schnelle Leitereinführung eindrähtiger Leiter.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt eindrähtig	0,14..0,34 mm²
Bemessungsstrom In	3 A
Bemessungsspannung	160 V
Ausführung elektrischer Anschluss 1	Steckklemmanschluss
Ausführung elektrischer Anschluss 2	Steckklemmanschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

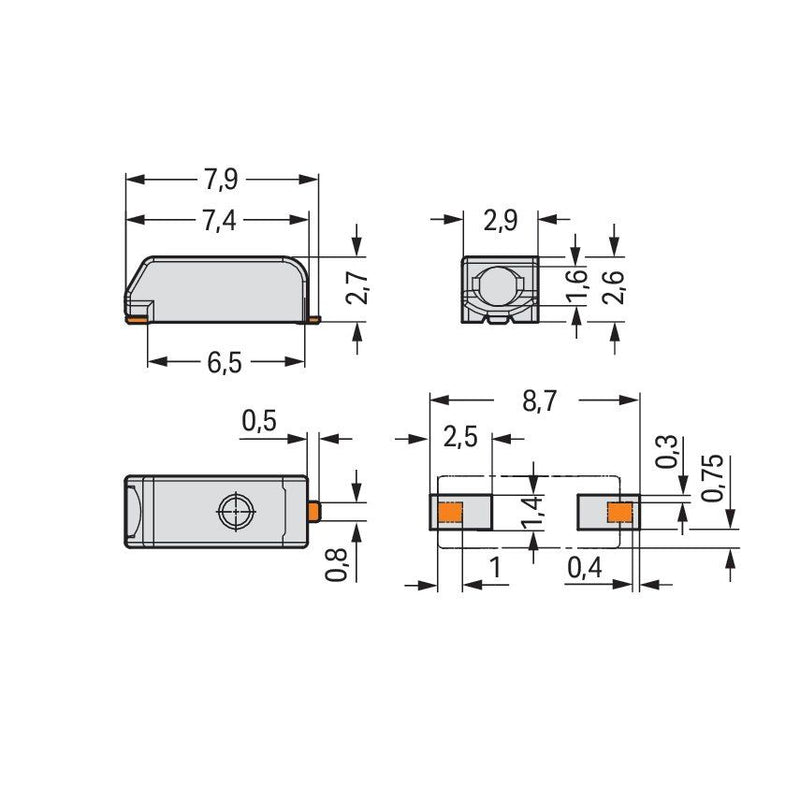

Breite	2,9 mm
Höhe	2,7 mm
Tiefe	7,9 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
31800 x Stück SMD-Leiterplattenklemmen 2059-301/998-403

Keine Downloads vorhanden.
