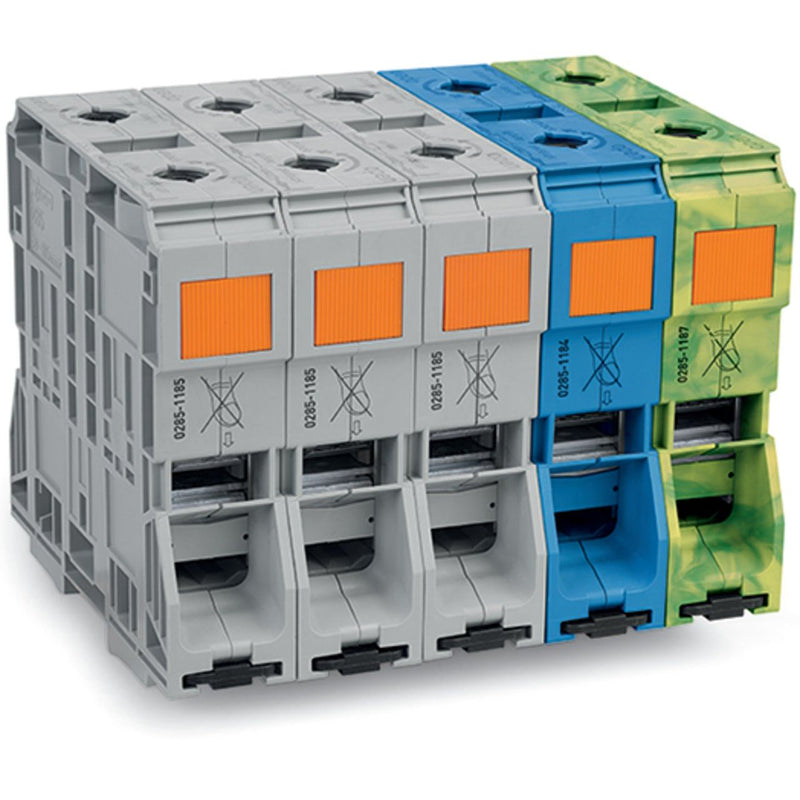

WAGO - Ein- und mehrpolige Klemmenleiste Set 285-1169

Drehstromset
mit Hochstromklemmen 185/120mm²
nur auf Tragschiene 35 x 15
Kupfer
185 mm²
POWER CAGE CLAMP
185,00 mm²
grau/blau/grün-gelb

Drehstromset Serie 285 mit POWER CAGE CLAMP

Das Drehstromset mit der Artikelnummer 285-1169 bietet eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei diesem Drehstromset Abisolierlängen von 45 bis 47 mm  benötigt. Dieses Produkt basiert auf der POWER CAGE CLAMP-Technologie. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. Dieses Drehstromset ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 50 mm² bis 185 mm² geeignet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt eindrähtig	50..185 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50..185 mm²
Bemessungsstrom In	353 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	160 mm
Höhe	130 mm
Tiefe	116 mm
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Transparent	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste Set 285-1169
