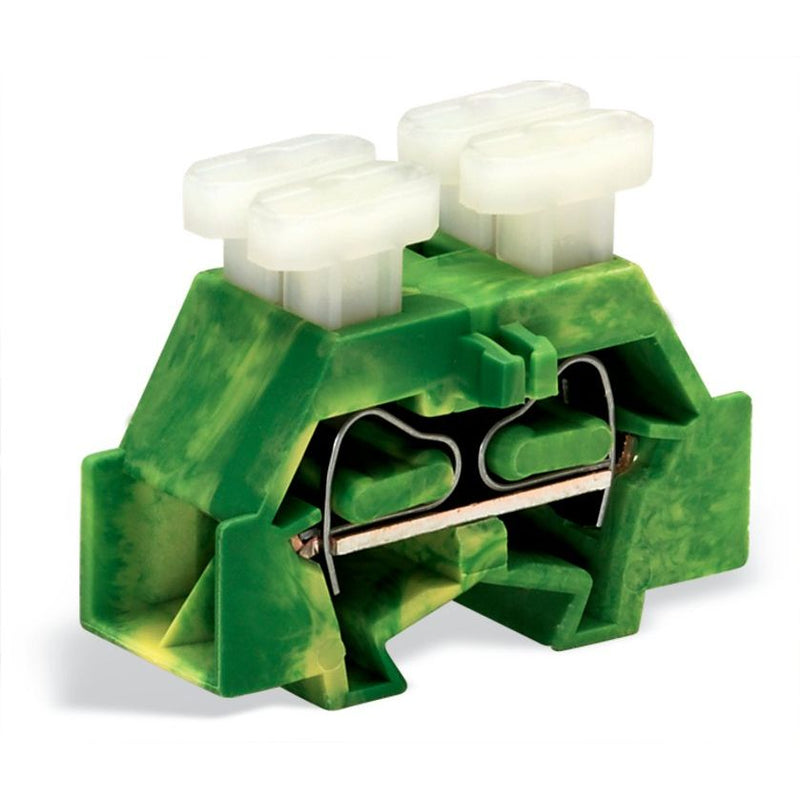

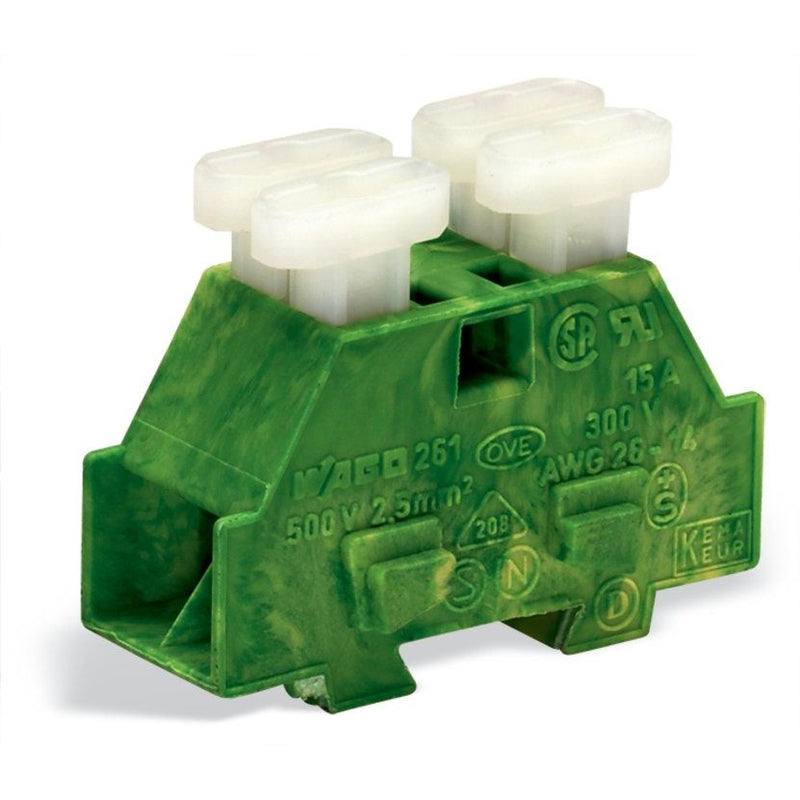

WAGO - Ein- und mehrpolige Klemmenleiste Platzspar. 4-Leiter-Endkl. 261-357/342-000 grün-gelb − 50 Stück

Platzsparende 4-Leiter-Endklemme
beidseitig mit Drückern
ohne seitlich überstehenden Rastfuß
1-polig
für Klemmenleisten mit Rastfüßen
2,5 mm²
CAGE CLAMP®
2,50 mm²
grün-gelb

Schutzleiterklemme Serie 261, grün-gelb

Die Schutzleiterklemme hat die Artikelnummer 261-357/342-000 und ermöglicht eine einfache und sichere Verbindung. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  nötig. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße betragen in Breite x Höhe x Tiefe (10 x 28 x 22,1) mm. In Abhängigkeit von der Leiterart ist die Schutzleiterklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für diese Mini-Reihenklemme erfolgt die Betätigung per Drücker.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	4
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	10 mm
Höhe	28,1 mm
Tiefe	23,3 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb
Transparent	nein

Lieferumfang:
50 x Stück WAGO 4-Leiter-Endklemmen (261-357/342-000)
