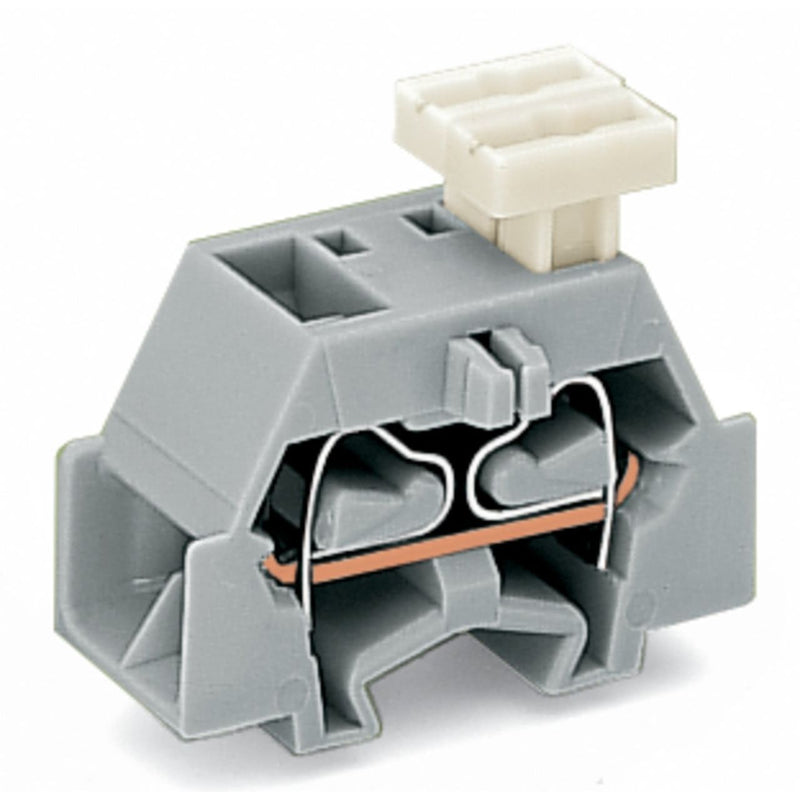

WAGO - Ein- und mehrpolige Klemmenleiste Platzspar. 4-Leiter-Endkl. 261-356/332-000 orange − 50 Stück

Platzsparende 4-Leiter-Endklemme
einseitig mit Drückern
ohne seitlich überstehenden Rastfuß
1-polig
für Klemmenleisten mit Rastfüßen
2,5 mm²
CAGE CLAMP®
2,50 mm²
orange

Durchgangsklemme Serie 261 mit Drücker

Die Durchgangsklemme mit der Artikelnummer 261-356/332-000 ermöglicht eine einfache und sichere Verbindung. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm  benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (10 x 28 x 22,1) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug wie auch einen Drücker betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	4
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	10 mm
Höhe	28,1 mm
Tiefe	23,3 mm
Abschlussplatte erforderlich	ja
Farbe	orange
Transparent	nein

Lieferumfang:
50 x Stück WAGO 4-Leiter-Endklemme 261-356/332-000
