Leuchtenanschlussklemme
Drücker extern
mit PE-Rastkontakt
L3-L2-L1-PE-N
5-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß
Netzanschlussklemme Serie 294 mit Push-in CAGE CLAMP®

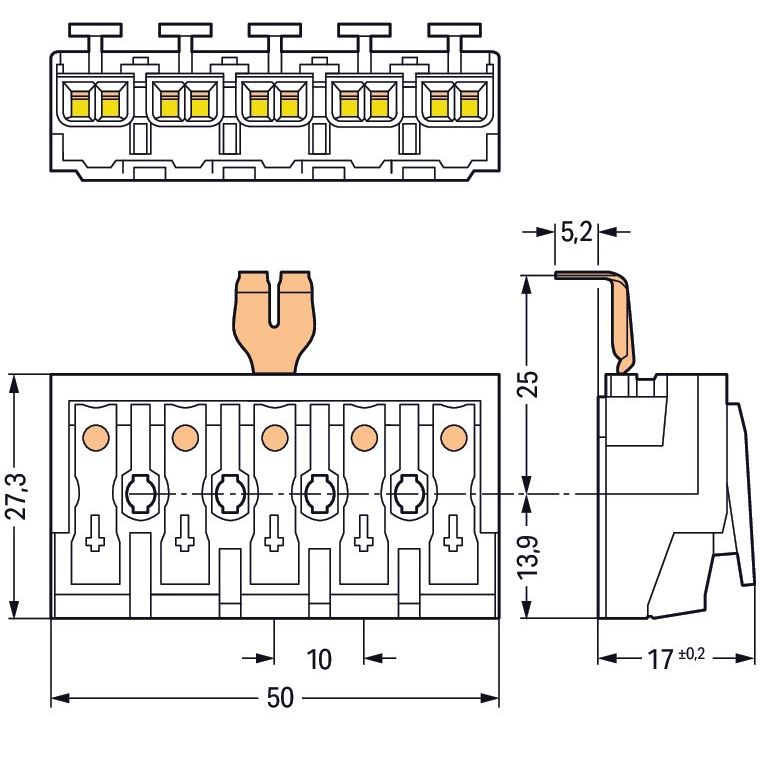

Die Netzanschlussklemme mit der Artikelnummer 294-4215 verspricht eine fehlerfreie Elektroinstallation. Bei dieser Netzanschlussklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Bei diesem Produkt mit seinen 4 Leiteranschlüssen findet die Push-in CAGE CLAMP®- sowie die PUSH WIRE®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden und so den Leiter einfacher zu klemmen. Die Abmessungen betragen in Breite x Höhe x Tiefe (50 x 17 x 27,3) mm. Diese Netzanschlussklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm² geeignet. Die Kontaktoberfläche ist aus Zinn.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Polzahl |
5 |
| Anzahl der Klemmstellen je Pol |
2 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
125 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |
| Breite |
50 mm |
| Höhe |
27,3 mm |
| Tiefe |
17 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
weiß |
| Transparent |
nein |
Lieferumfang:

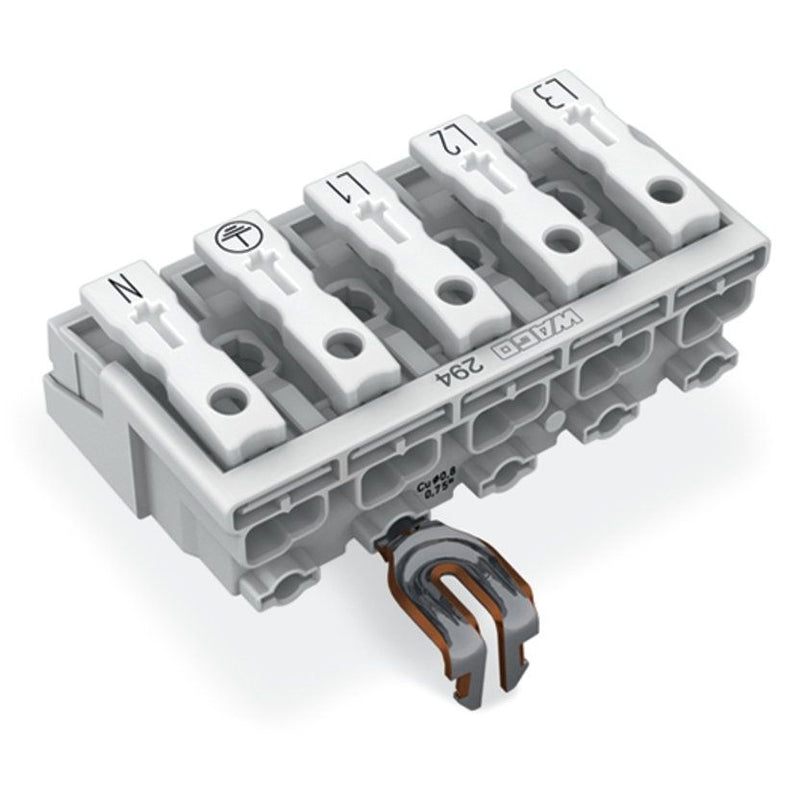

250 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste Netzanschlussklemme LAK17 5P #294-4215 grau
