Leuchtenanschlussklemme
Drücker extern
ohne PE-Kontakt
N-PE-L
3-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß

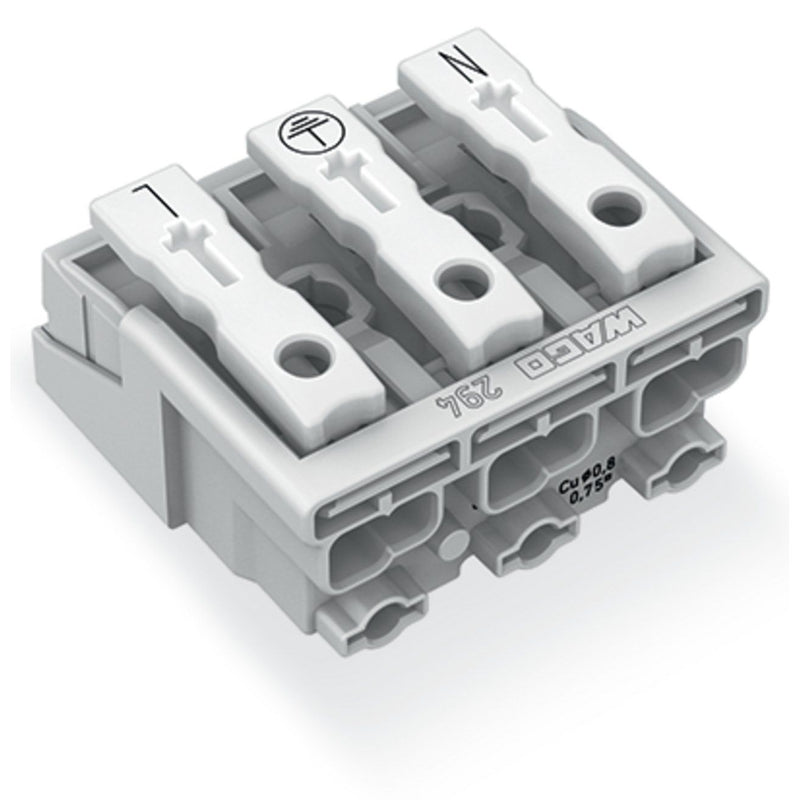

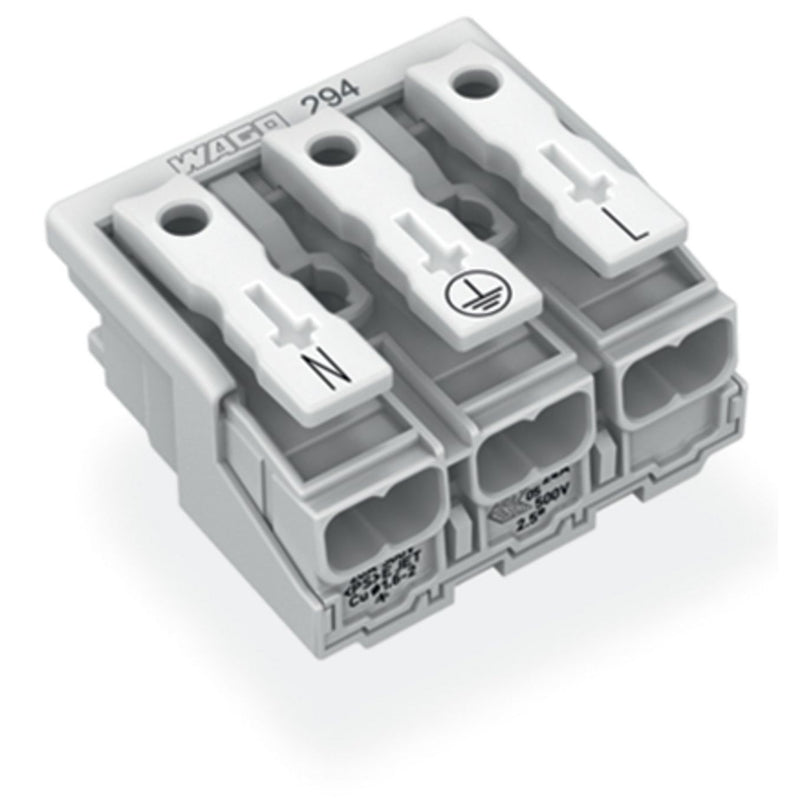

Netzanschlussklemme Serie 294 mit Rastermaß 10 mm

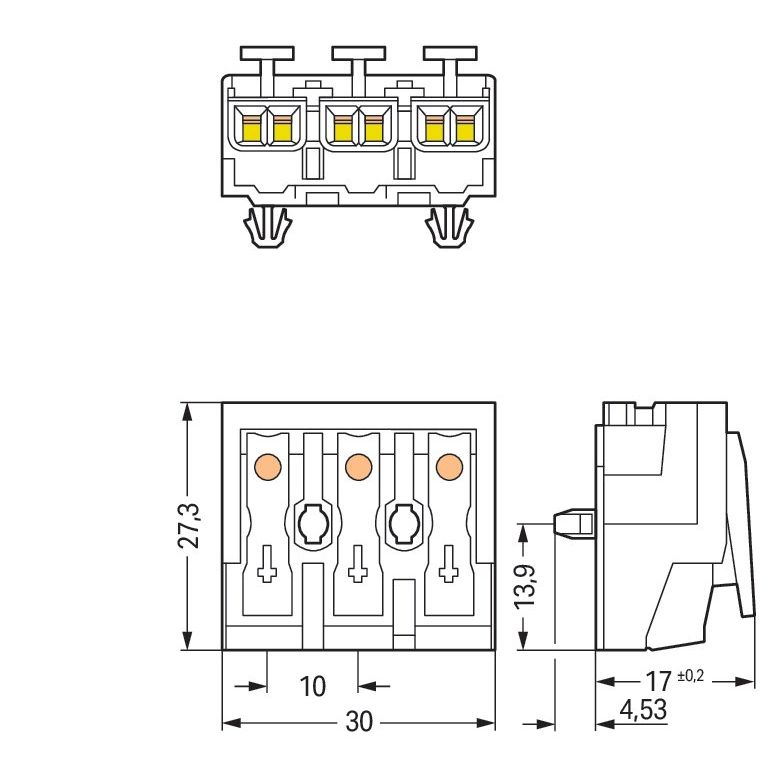

Bei dieser Netzanschlussklemme (Artikelnummer 294-5013) ist eine reibungslose Elektroinstallation der Schwerpunkt. Für den Leiteranschluss werden bei dieser Netzanschlussklemme Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt ist mit 4 Leiteranschlüssen sowie der Push-in CAGE CLAMP®- sowie die PUSH WIRE®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Simpel und schnell: Der Steckklemmanschluss PUSH WIRE® ist die unkomplizierte und schnelle Möglichkeit, einen knickfesten Leiter anzuschließen. Die Abmessungen sind in Breite x Höhe x Tiefe (30 x 21,53 x 27,3) mm. In Abhängigkeit von der Leiterart ist diese Netzanschlussklemme gemacht für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm². Die Oberfläche der Kontakte besteht aus Zinn.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Polzahl |
3 |
| Anzahl der Klemmstellen je Pol |
2 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
125 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |
| Breite |
30 mm |
| Höhe |
27,3 mm |
| Tiefe |
21,53 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
weiß |
| Transparent |
nein |
Lieferumfang:
1 x WAGO Netzanschlussklemme 294-5013, 3-polig
