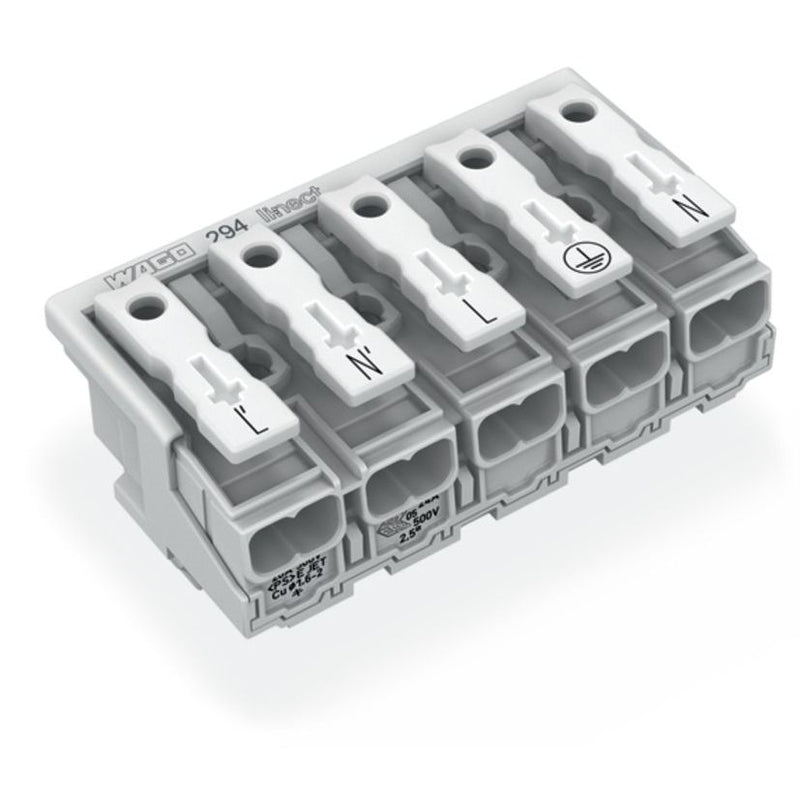

Leuchtenanschlussklemme
Drücker extern
für Linect®
ohne PE-Kontakt
5-polig
Kod. L
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß
Netzanschlussklemme mit Linect® Serie 294 mit Push-in CAGE CLAMP®
Die Netzanschlussklemme mit Linect® hat die Artikelnummer 294-8095/5027-000 und ermöglicht eine saubere ordentliche Elektroinstallation. Diese Netzanschlussklemme mit Linect® benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Bei diesem Produkt mit den 4 Leiteranschlüssen findet die Push-in CAGE CLAMP®- sowie die PUSH WIRE®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die schnellste Art, einen Leiter zu klemmen ist unser erprobter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. In Abhängigkeit von der Leiterart ist diese Netzanschlussklemme mit Linect® für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm² gemacht. Für die Oberfläche der Kontakte wurde Zinn verwendet.
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Betriebstemperatur |
125 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

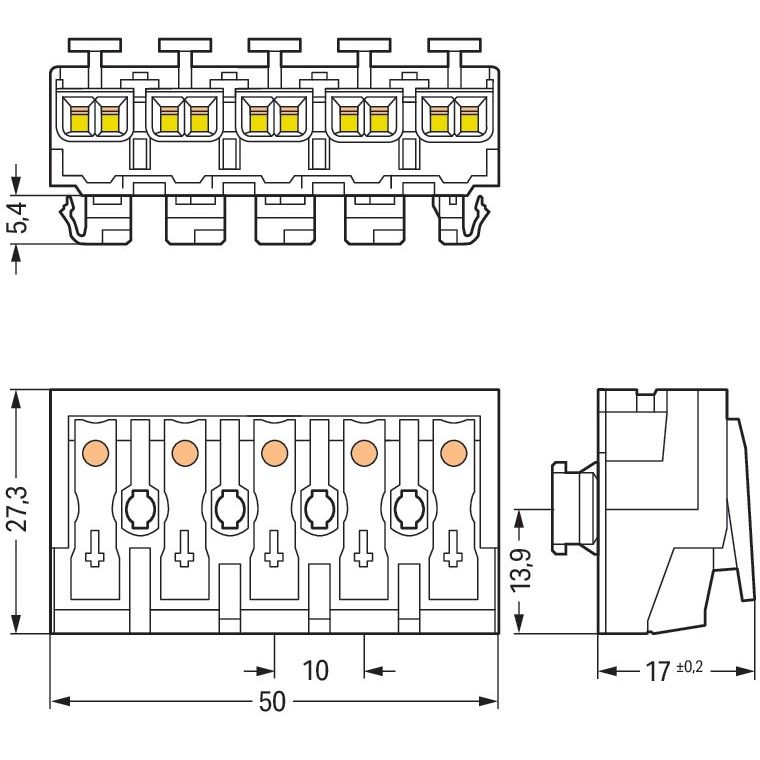

| Tiefe |
27,3 mm |
Lieferumfang:
250 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste Leuchtenanschlussklemme 294-8095/5027-000 für Linect,weiß
