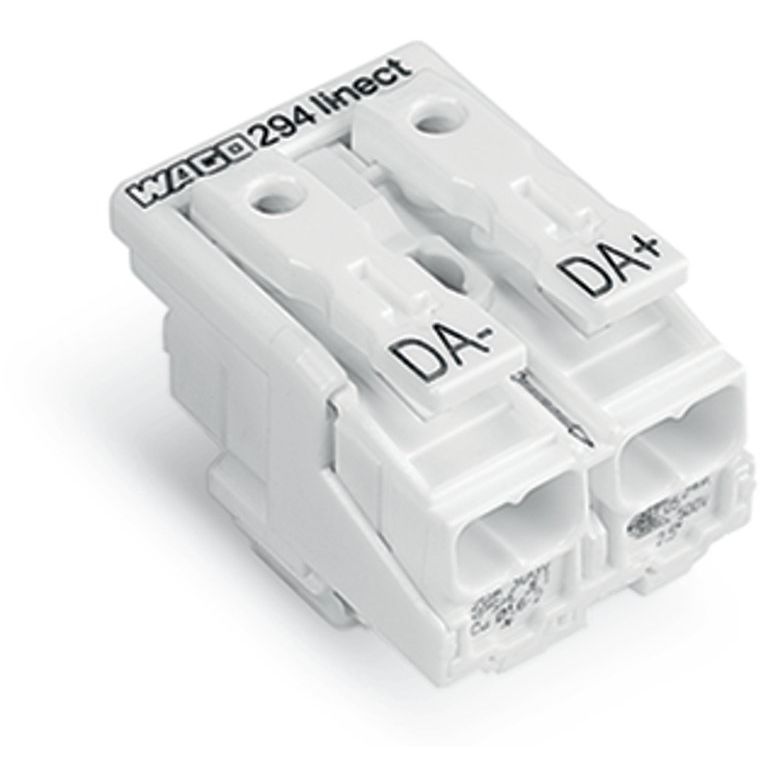

Leuchtenanschlussklemme
Drücker extern
für Linect®
ohne PE-Kontakt
2-polig
Kod. I
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß
Netzanschlussklemme mit Linect® Serie 294 mit Push-in

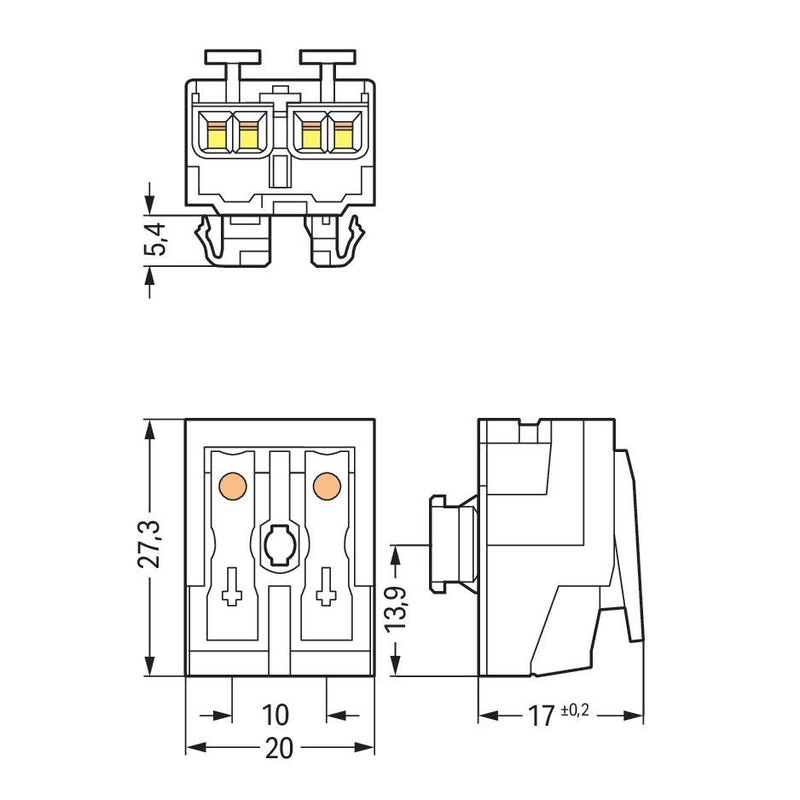

Die Netzanschlussklemme mit Linect® hat die Artikelnummer 294-8032 und verspricht eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Netzanschlussklemme mit Linect® Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt ist mit 4 Leiteranschlüssen sowie der Push-in CAGE CLAMP®- sowie die PUSH WIRE®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die schnellste Art, einen Leiter zu klemmen ist unser zuverlässiger Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. Die Maße betragen in Breite x Höhe x Tiefe (20 x 22,4 x 27,3) mm. In Abhängigkeit von der Leiterart ist die Netzanschlussklemme mit Linect® gemacht für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Polzahl |
2 |
| Anzahl der Klemmstellen je Pol |
2 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
sonstige |
| Betriebstemperatur |
125 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
20 mm |
| Höhe |
22,39999999 mm |
| Tiefe |
27,3 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
weiß |
| Transparent |
nein |
Lieferumfang:
500 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste Leuchtenanschlussklemme 294-8032 für Linect,weiß
