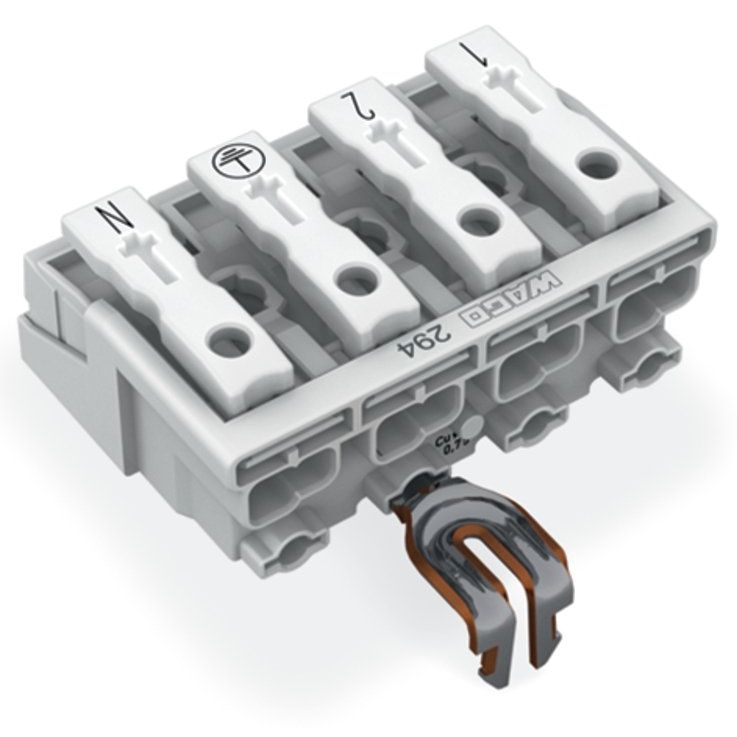

Leuchtenanschlussklemme
Drücker extern
mit PE-Rastkontakt
4-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß
Netzanschlussklemme Serie 294 mit Drücker
Die Netzanschlussklemme hat die Artikelnummer 294-5214 und bietet eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Netzanschlussklemme Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt mit den 4 Leiteranschlüssen wird die Push-in CAGE CLAMP®- sowie die PUSH WIRE®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die schnellste Art, einen Leiter zu klemmen ist unser zuverlässiger Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um damit die Federkraft zu überwinden. In Breite x Höhe x Tiefe sind die Abmessungen (40 x 21,53 x 27,3) mm. Diese Netzanschlussklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Polzahl |
4 |
| Anzahl der Klemmstellen je Pol |
2 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
125 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |

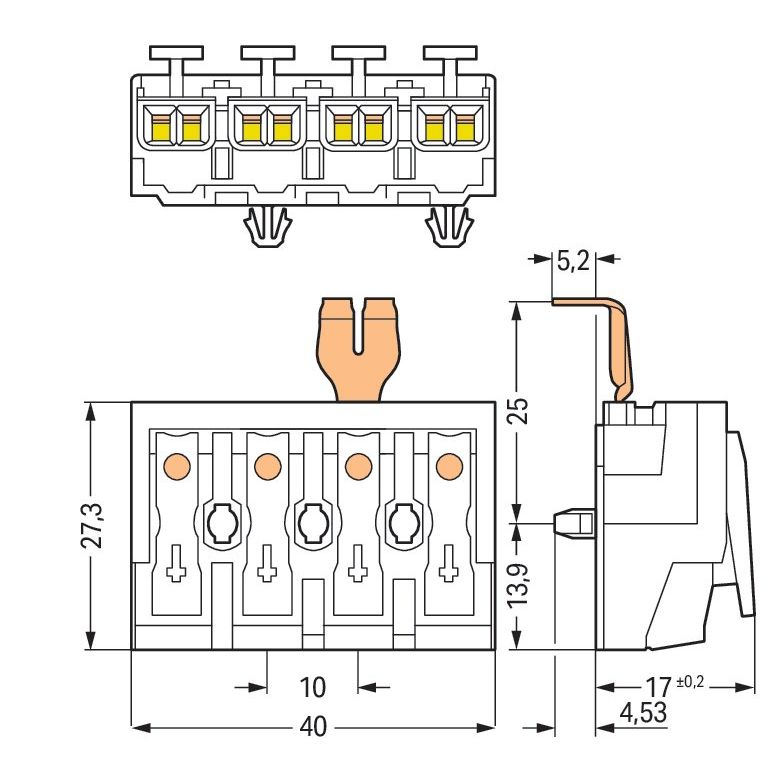

| Breite |
40 mm |
| Höhe |
27,3 mm |
| Tiefe |
21,53 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
weiß |
| Transparent |
nein |
Lieferumfang:
500 x Stück Leuchtenanschlussklemmen 294-5214
