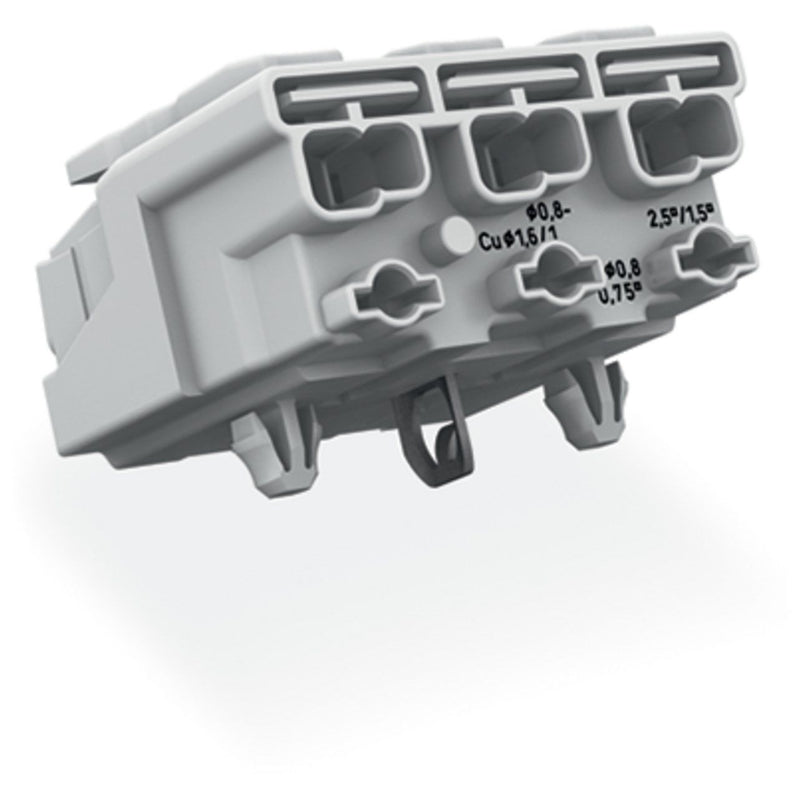

WAGO - Ein- und mehrpolige Klemmenleiste Leuchtenanschlussklemme 294-5113 E-Direktkontakt,weiß − 500 Stück

Leuchtenanschlussklemme
Drücker extern
mit PE-Direktkontakt
N-PE-L
3-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß

Netzanschlussklemme Serie 294 mit Push-in

Die Netzanschlussklemme hat die Artikelnummer 294-5113 und schafft eine saubere ordentliche Elektroinstallation. Für den Leiteranschluss werden bei dieser Netzanschlussklemme Abisolierlängen von 8 bis 9 mm  benötigt. Dieses Produkt mit den 4 Leiteranschlüssen basiert auf der Push-in CAGE CLAMP®- wie auch PUSH WIRE®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Simpel und schnell: Der Steckklemmanschluss PUSH WIRE® ist die unkomplizierte und schnelle Art, einen knickfesten Leiter anzuschließen. In Breite x Höhe x Tiefe sind die Maße (30 x 21,53 x 27,3) mm. Diese Netzanschlussklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckklemmanschluss
Polzahl	3
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	30 mm
Höhe	27,3 mm
Tiefe	21,53 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
500 x Stück Leuchtenanschlussklemmen 294-5113
