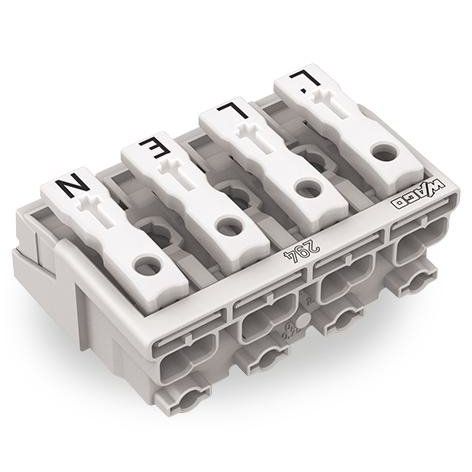

WAGO - Ein- und mehrpolige Klemmenleiste Leuchtenanschlussklemme 294-5094/4025-000 ohne PE-Kontakt,weiß − 500 Stück

Leuchtenanschlussklemme
Drücker extern
ohne PE-Kontakt
4-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß

Netzanschlussklemme Serie 294 mit Push-in

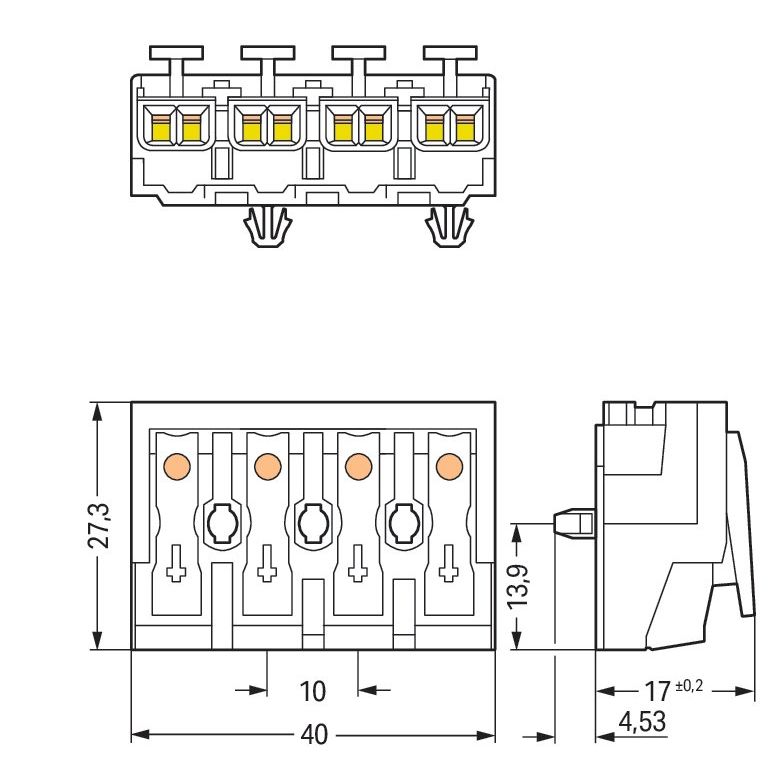

Die Netzanschlussklemme mit der Artikelnummer 294-5094/4025-000 bietet eine saubere Elektroinstallation. Für den Leiteranschluss werden bei dieser Netzanschlussklemme Abisolierlängen von 8 bis 9 mm  benötigt. Bei diesem Produkt mit insgesamt 4 Leiteranschlüssen findet die Push-in CAGE CLAMP®- wie auch PUSH WIRE®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden und so den Leiter schneller zu klemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (40 x 21,53 x 27,3) mm. In Abhängigkeit von der Leiterart ist diese Netzanschlussklemme geeignet für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm². Für die Kontaktoberfläche wurde Zinn verwendet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckklemmanschluss
Polzahl	4
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	120 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	40 mm
Höhe	27,3 mm
Tiefe	17 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
500 x Stück Leuchtenanschlussklemmen

Keine Downloads vorhanden.
