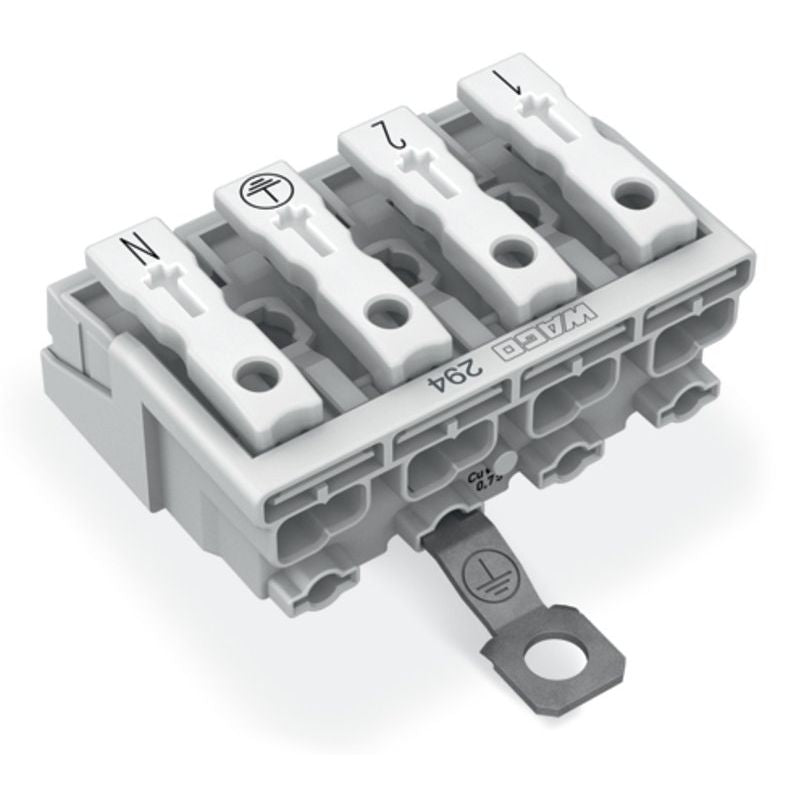

WAGO - Ein- und mehrpolige Klemmenleiste Leuchtenanschlussklemme 294-4414 PE-Schraubkontakt,ws − 500 Stück

Leuchtenanschlussklemme
Drücker extern
mit PE-Schraubkontakt
4-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß

Netzanschlussklemme Serie 294 mit Rastermaß 10 mm

Die Netzanschlussklemme mit der Artikelnummer 294-4414 ermöglicht eine reibungslose Elektroinstallation. Diese Netzanschlussklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Dieses Produkt mit seinen 4 Leiteranschlüssen basiert auf der Push-in CAGE CLAMP®- sowie die PUSH WIRE®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Leicht und schnell: Der Steckklemmanschluss PUSH WIRE® ist die unkomplizierte und schnelle Art, einen knickfesten Leiter anzuschließen. Die Abmessungen betragen in Breite x Höhe x Tiefe (40 x 17 x 27,3) mm. In Abhängigkeit von der Leiterart eignet sich die Netzanschlussklemme für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckklemmanschluss
Polzahl	4
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja

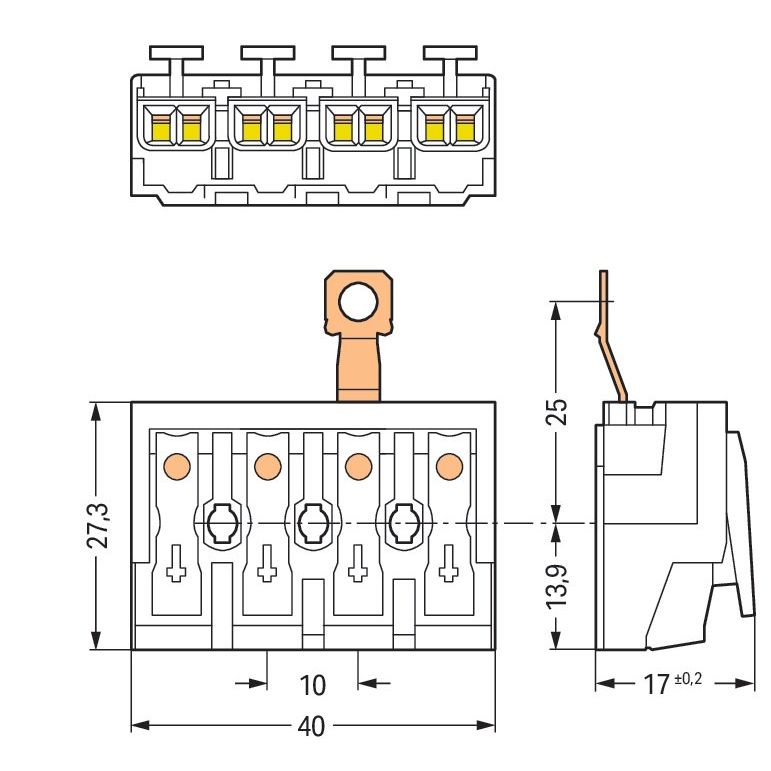

Breite	40 mm
Höhe	27,3 mm
Tiefe	17 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
500 x Stück WAGO Leuchtenanschlussklemme 294-4414
