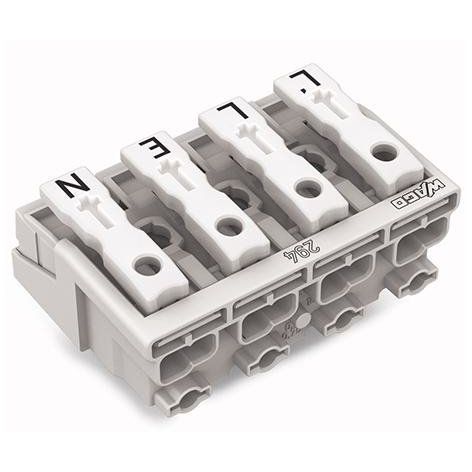

Leuchtenanschlussklemme
Drücker extern
ohne PE-Kontakt
4-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß
Netzanschlussklemme Serie 294 mit Push-in
Bei dieser Netzanschlussklemme (Artikelnummer 294-4094/4025-000) ist eine saubere Elektroinstallation das Hauptaugenmerk. Diese Netzanschlussklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Dieses Produkt ist mit 4 Leiteranschlüssen sowie der Push-in CAGE CLAMP®- wie auch PUSH WIRE®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überbrücken und so den Leiter einfacher zu klemmen. In Abhängigkeit von der Leiterart ist diese Netzanschlussklemme für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm² ausgelegt. Für die Oberfläche der Kontakte wurde Zinn verwendet.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Polzahl |
4 |
| Anzahl der Klemmstellen je Pol |
2 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
120 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |

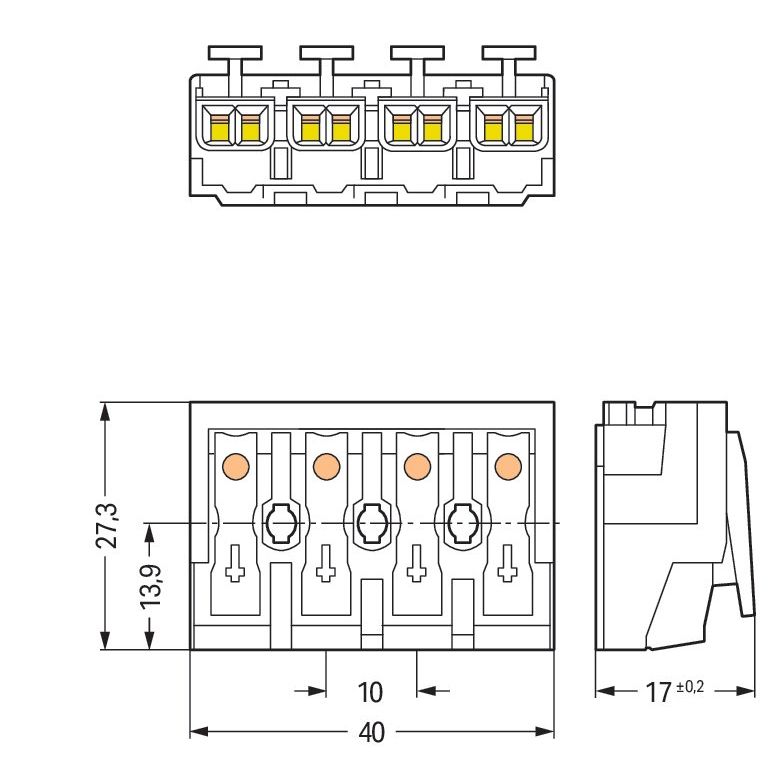

| Breite |
40 mm |
| Höhe |
27,3 mm |
| Tiefe |
17 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
weiß |
| Transparent |
nein |
Lieferumfang:
500 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste Leuchtenanschlussklemme 294-4094/4025-000 ohne PE-Kontakt,weiß
