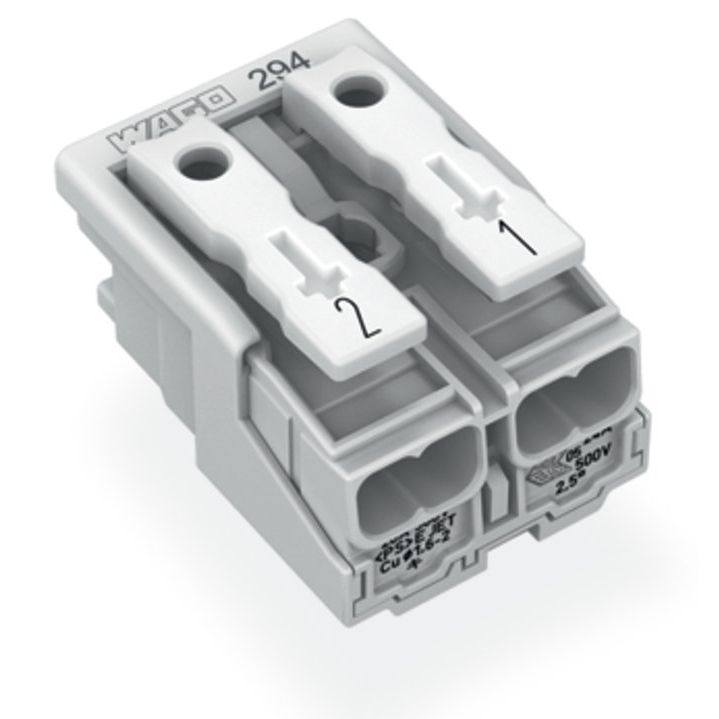

Leuchtenanschlussklemme
Drücker extern
ohne PE-Kontakt
2-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß
Netzanschlussklemme Serie 294 mit Push-in
Die Netzanschlussklemme mit der Artikelnummer 294-4042 verspricht eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei dieser Netzanschlussklemme Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt mit seinen 4 Leiteranschlüssen findet die Push-in CAGE CLAMP®- sowie die PUSH WIRE®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Leicht und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. In Breite x Höhe x Tiefe betragen die Abmessungen (20 x 17 x 27,3) mm. In Abhängigkeit von der Leiterart ist diese Netzanschlussklemme ausgelegt für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm². Für die Kontaktoberfläche wurde Zinn verwendet.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Polzahl |
2 |
| Anzahl der Klemmstellen je Pol |
2 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
125 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |

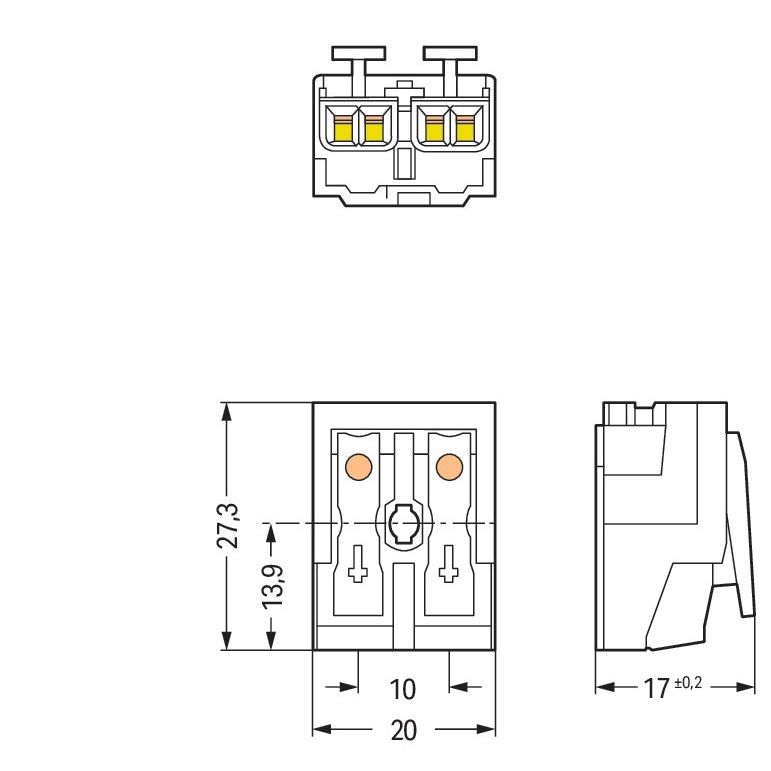

| Breite |
20 mm |
| Höhe |
27,3 mm |
| Tiefe |
17 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
weiß |
| Transparent |
nein |
Lieferumfang:
1000 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste Leuchtenanschlussklemme 294-4042 ohne PE-Kontakt,weiß
