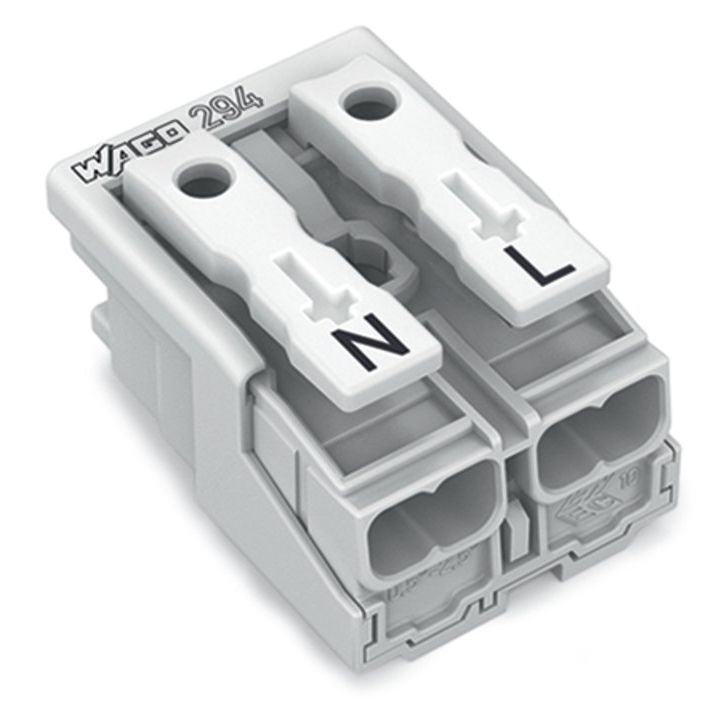

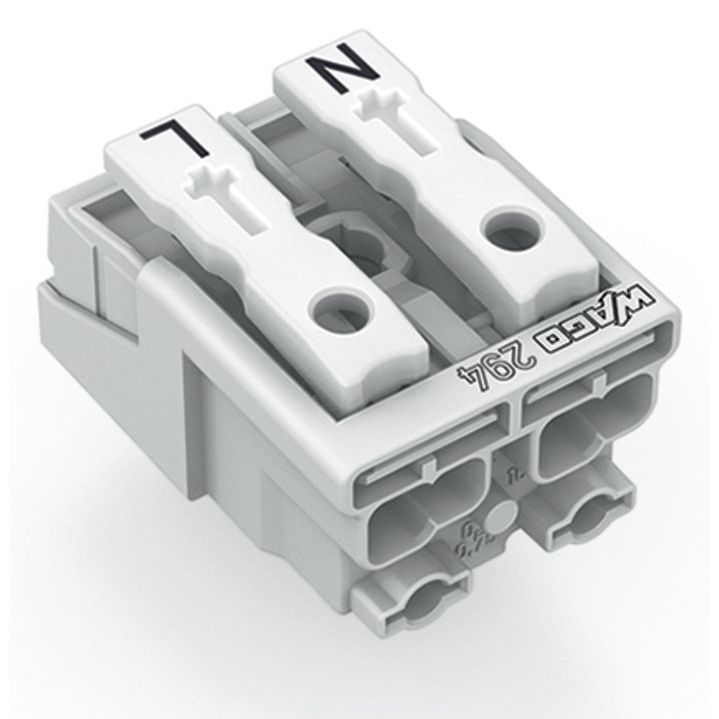

Leuchtenanschlussklemme
Drücker extern
ohne PE-Kontakt
2-polig
Leuchtenseite: für eindrähtige Leiter
Inst.-Seite: für alle Leiterarten
max. 2,5 mm²
Umgebungstemperatur max. 85 °C (T85)
weiß
Netzanschlussklemme Serie 294 mit Rastermaß 10 mm
Bei dieser Netzanschlussklemme mit der Artikelnummer 294-4012 ist eine ordentliche Elektroinstallation der Schwerpunkt. Diese Netzanschlussklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Dieses Produkt ist mit 4 Leiteranschlüssen sowie der Push-in CAGE CLAMP®- wie auch PUSH WIRE®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die schnellste Art, einen Leiter zu klemmen ist unser erprobter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. Die Maße sind in Breite x Höhe x Tiefe (20 x 17 x 27,3) mm. In Abhängigkeit von der Leiterart ist diese Netzanschlussklemme für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen sowie für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und von 0,5 mm² bis 0,75 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckklemmanschluss |
| Polzahl |
2 |
| Anzahl der Klemmstellen je Pol |
2 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
125 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |

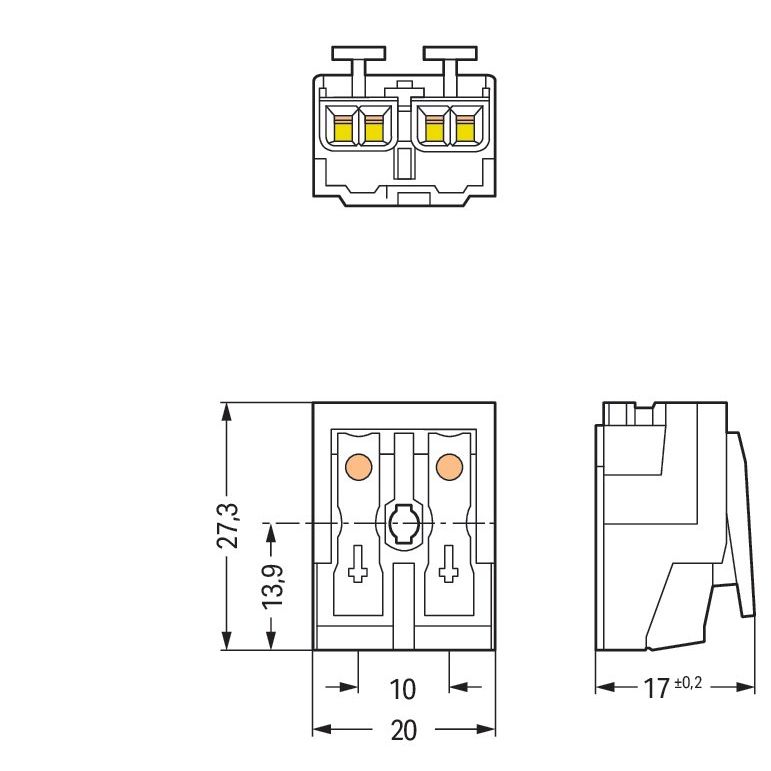

| Breite |
20 mm |
| Höhe |
27,3 mm |
| Tiefe |
17 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
weiß |
| Transparent |
nein |
Lieferumfang:
1000 x Stück Leuchtenanschlussklemmen 294-4012
