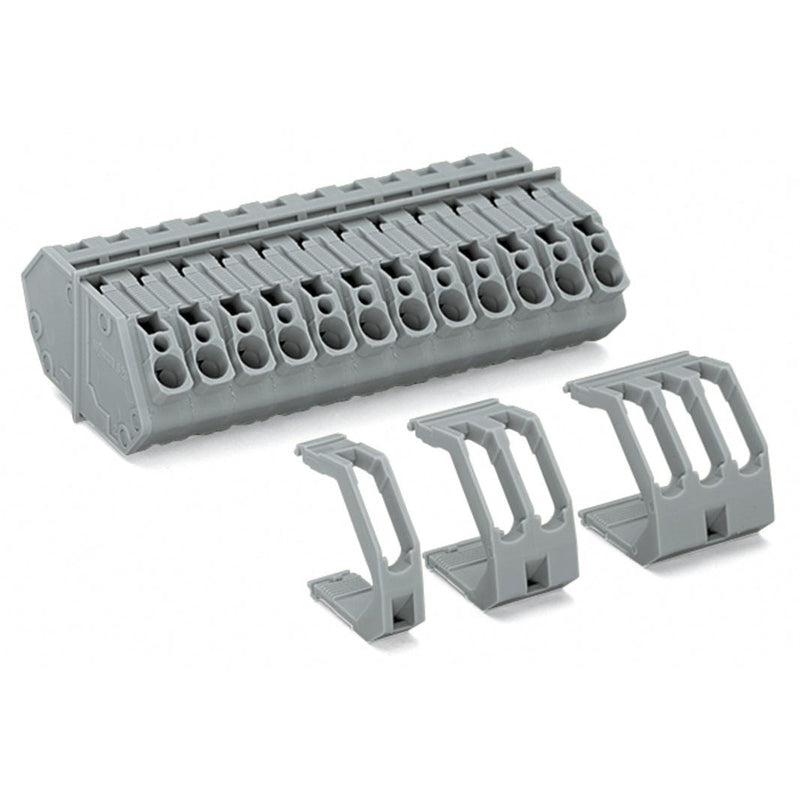

WAGO - Ein- und mehrpolige Klemmenleiste Durchführungsklemme 826-172 − 10 Stück

Durchführungsklemme
Leiter-/Leiteranschluss
Blechdicke 1 4 mm
4 mm²
Rastermaß 7 mm
12-polig
CAGE CLAMP®
4,00 mm²
grau

Durchführungsklemme Serie 826 mit CAGE CLAMP®

Die Durchführungsklemme mit der Artikelnummer 826-172 ermöglicht eine schnelle und sichere Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Durchführungsklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Bei dieser Durchführungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  nötig. Bei diesem Produkt mit seinen 2 Leiteranschlüssen kommt die CAGE CLAMP®-Technologie zum Tragen. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (85,5 x 23,55 x 42,5) mm. In Abhängigkeit von der Leiterart eignet sich die Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Durch ein Betätigungswerkzeug wird diese Durchführungsklemme betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	12
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7 mm
Höhe	23,55 mm
Tiefe	42,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Transparent	nein

Lieferumfang:
10 x Stück Durchführungsklemmen 826-172
