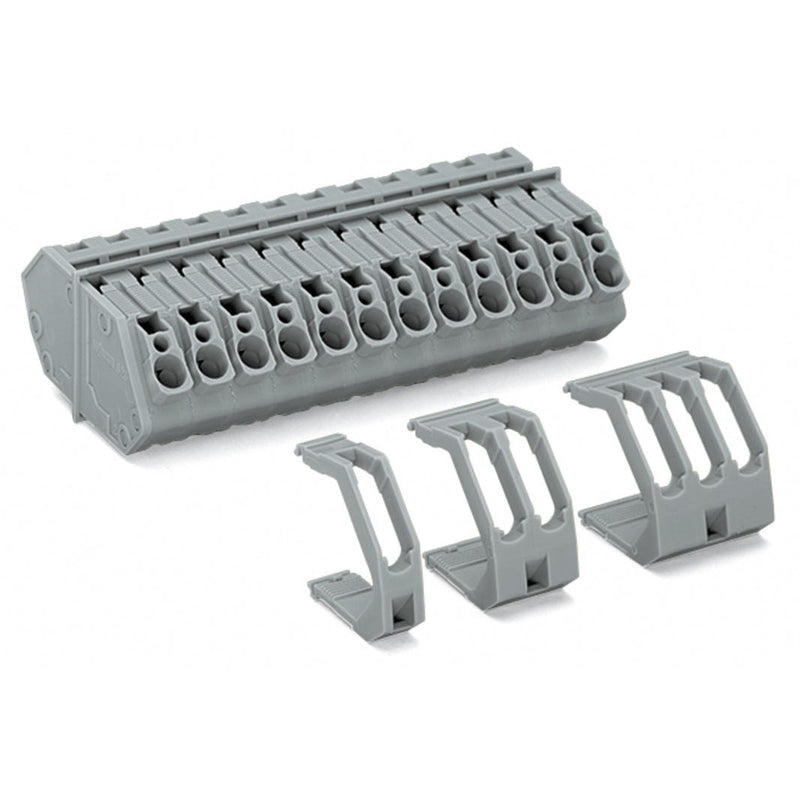

WAGO - Ein- und mehrpolige Klemmenleiste Durchführungsklemme 826-170 − 25 Stück

Durchführungsklemme
Leiter-/Leiteranschluss
Blechdicke 1 4 mm
4 mm²
Rastermaß 7 mm
10-polig
CAGE CLAMP®
4,00 mm²
grau

Durchführungsklemme Serie 826 mit Betätigungswerkzeug

Die Durchführungsklemme mit der Artikelnummer 826-170 ermöglicht einen schnellen und sicheren Anschluss. Mit unseren Durchführungsklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Durchführungsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 10 mm . Bei diesem Produkt mit insgesamt 2 Leiteranschlüssen wird die CAGE CLAMP®-Technologie eingesetzt. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen betragen in Breite x Höhe x Tiefe (71,5 x 23,55 x 42,5) mm. In Abhängigkeit von der Leiterart ist diese Durchführungsklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 4 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Durch ein Betätigungswerkzeug wird diese Durchführungsklemme betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	10
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7 mm
Höhe	23,55 mm
Tiefe	42,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Transparent	nein

Lieferumfang:
25 x Stück WAGO Durchführungsklemme 826-170
