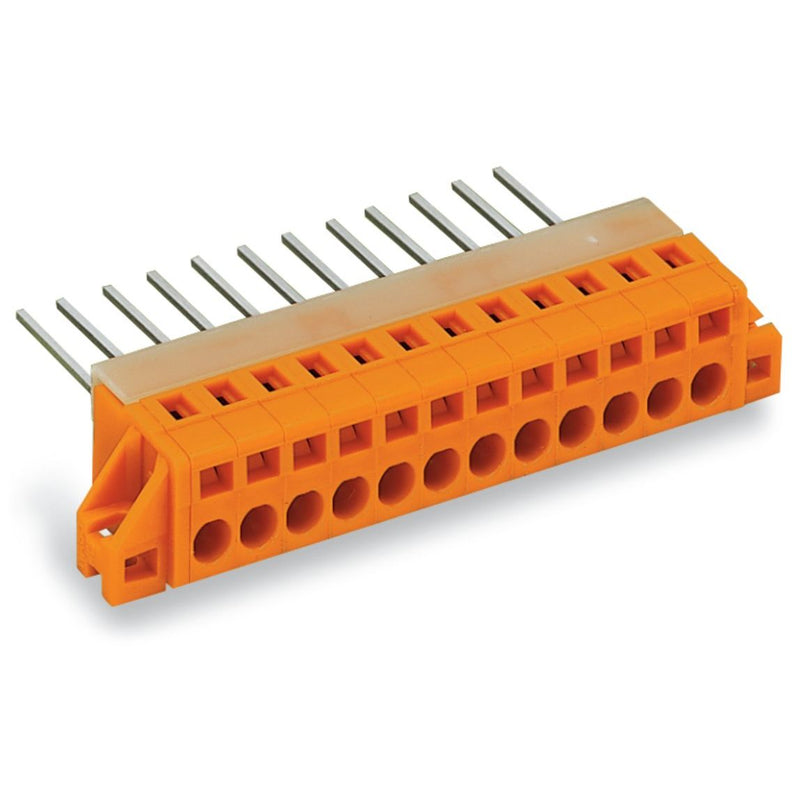

WAGO - Ein- und mehrpolige Klemmenleiste Durchführungsklemme 731-166/048-000 1,5mm,orange − 25 Stück

Durchführungsklemme
Leiter-/Wickelstiftanschluss
Blechdicke 1,5 mm
2,5 mm²
Rastermaß 5,08 mm
6-polig
CAGE CLAMP®
2,50 mm²
orange

Durchführungsklemme Serie 731 mit CAGE CLAMP®

Die Durchführungsklemme (Artikelnummer 731-166/048-000) ermöglicht einen schnellen und sicheren Anschluss. Unsere Durchführungsklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Durchführungsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Dieses Produkt ist mit der CAGE CLAMP®- sowie die Wickelstift-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (45,68 x 14,3 x 15,5) mm. In Abhängigkeit von der Leiterart ist die Durchführungsklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Kontaktoberfläche ist aus Zinn. Für diese Durchführungsklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	5 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	6
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

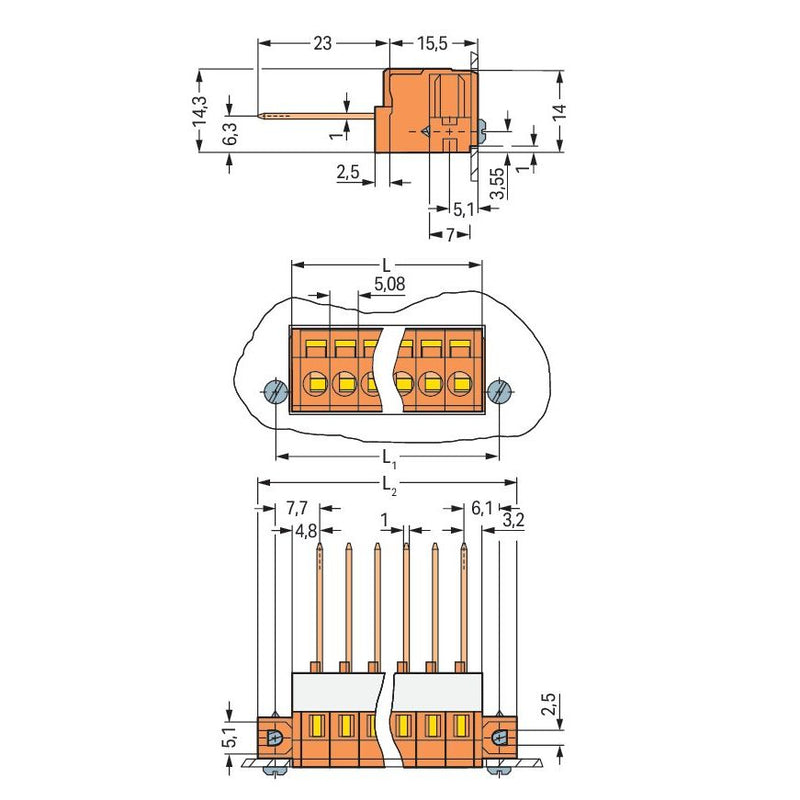

Breite	5,08 mm
Höhe	14,3 mm
Tiefe	15,5 mm
Abschlussplatte erforderlich	nein
Farbe	orange
Transparent	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste Durchführungsklemme 731-166/048-000 1,5mm,orange

Keine Downloads vorhanden.
