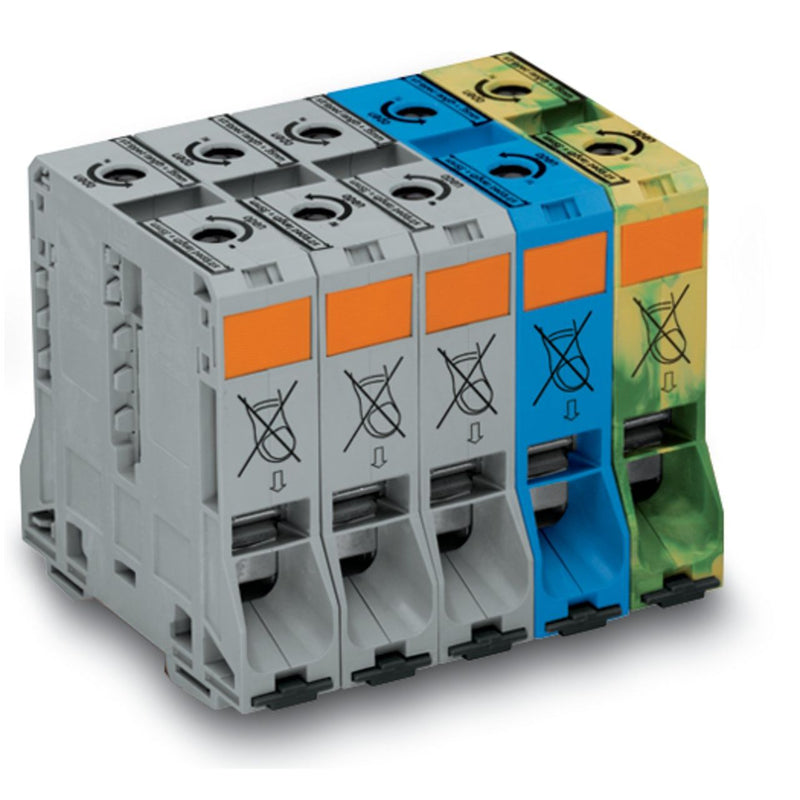

WAGO - Ein- und mehrpolige Klemmenleiste Drehstrom-Set 95qmm 285-199 3xgr./1xbl./1xgr.-ge

Drehstromset
mit Hochstromklemmen 95 mm²
nur auf Tragschiene 35 x 15
Kupfer
95 mm²
POWER CAGE CLAMP
95,00 mm²
grau/blau/grün-gelb

Drehstromset Serie 285 mit POWER CAGE CLAMP

Bei diesem Drehstromset mit der Artikelnummer 285-199 ist eine reibungslose Elektroinstallation der Schwerpunkt. Dieses Drehstromset benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 35 mm . Dieses Produkt verwendet die POWER CAGE CLAMP-Technologie. POWER CAGE CLAMP ist die ideale Lösung für den Anschluss von großen Leiterquerschnitten, die zuverlässige und wartungsfreie Verbindungen erfordern. Mit diesem Universalanschluss können alle Arten von Leitern angeschlossen werden. Die Klemmstelle kann im geöffneten Zustand arretiert werden, was eine einfache Handhabung ermöglicht. Es ist keine Vorbehandlung der Leiter notwendig, wie z.B. das Aufcrimpen von Aderendhülsen, und auch der Einsatz eines Drehmomentschlüssels ist nicht erforderlich. Dieses Drehstromset ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 25 mm² bis 95 mm² geeignet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25..95 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25..95 mm²
Bemessungsstrom In	232 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	125 mm
Höhe	107 mm
Tiefe	101 mm
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Transparent	nein

Lieferumfang:
1 x Drehstrom-Set 95qmm 285-199 (3 x grau, 1 x blau, 1 x grün-gelb)
