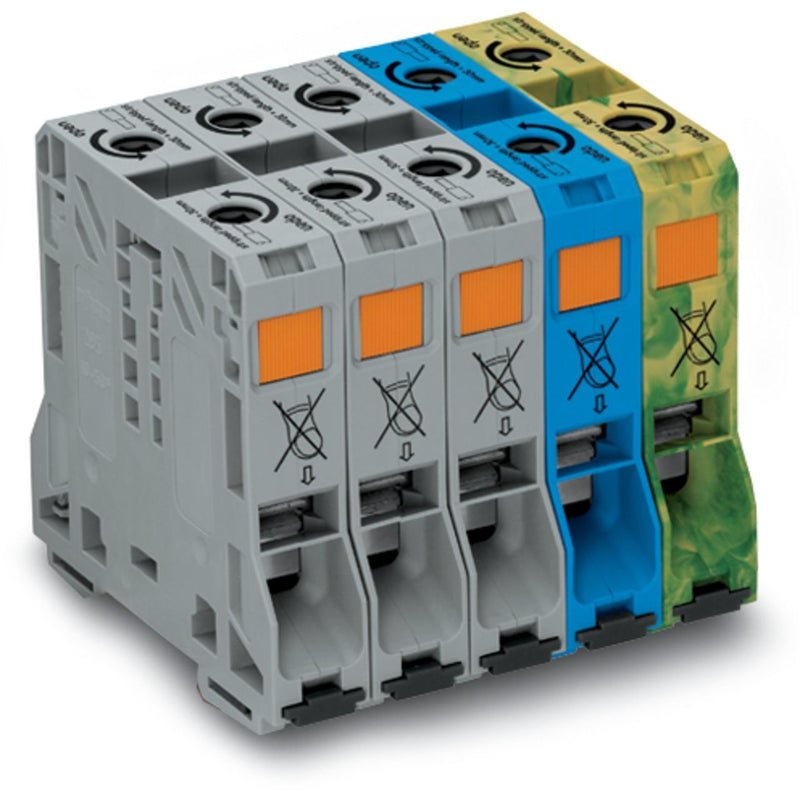

WAGO - Ein- und mehrpolige Klemmenleiste Drehstrom-Set 50qmm 285-159

Drehstromset
mit Hochstromklemmen 50 mm²
nur auf Tragschiene 35 x 15
Kupfer
50 mm²
POWER CAGE CLAMP
50,00 mm²
grau/blau/grün-gelb

Drehstromset Serie 285 mit Innensechskantschlüssel und 8 mm

Das Drehstromset mit der Artikelnummer 285-159 bietet eine reibungslose Elektroinstallation. Bei diesem Drehstromset ist für den Leiteranschluss eine Abisolierlänge im Bereich von 30 mm  nötig. Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgestattet. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. Dieses Drehstromset ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 10 mm² bis 50 mm² geeignet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	10..70 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	10..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	10..50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10..50 mm²
Bemessungsstrom In	150 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	100 mm
Höhe	94 mm
Tiefe	87 mm
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Transparent	nein

Lieferumfang:
1 x Drehstromset Serie 285 1 x Innensechskantschlüssel (8 mm)
