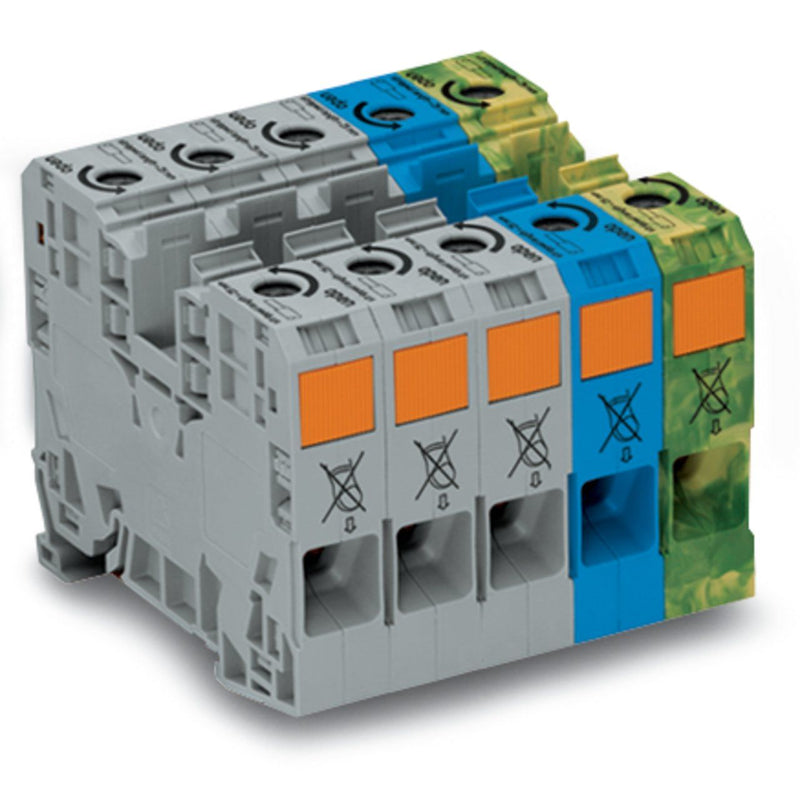

WAGO - Ein- und mehrpolige Klemmenleiste Drehstrom-Set 285-139

Drehstromset
mit Hochstromklemmen 35 mm²
nur auf Tragschiene 35 x 15
Kupfer
35 mm²
POWER CAGE CLAMP
35,00 mm²
grau/blau/grün-gelb

Drehstromset Serie 285 mit Betätigungswerkzeug

Das Drehstromset (Artikelnummer 285-139) ermöglicht eine ordentliche Elektroinstallation. Für den Leiteranschluss werden bei diesem Drehstromset Abisolierlängen von 25 mm  benötigt. Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgerüstet. POWER CAGE CLAMP ist der zuverlässige und wartungsfreie Universalanschluss für große Leiterquerschnitte und eignet sich für den Anschluss aller Leiterarten. Die Klemmstelle lässt sich im geöffneten Zustand arretieren. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels sind nicht erforderlich. Dieses Drehstromset ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 6 mm² bis 35 mm² geeignet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..35 mm²
Bemessungsstrom In	125 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	80 mm
Höhe	86 mm
Tiefe	63 mm
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Transparent	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste Drehstrom-Set 285-139
