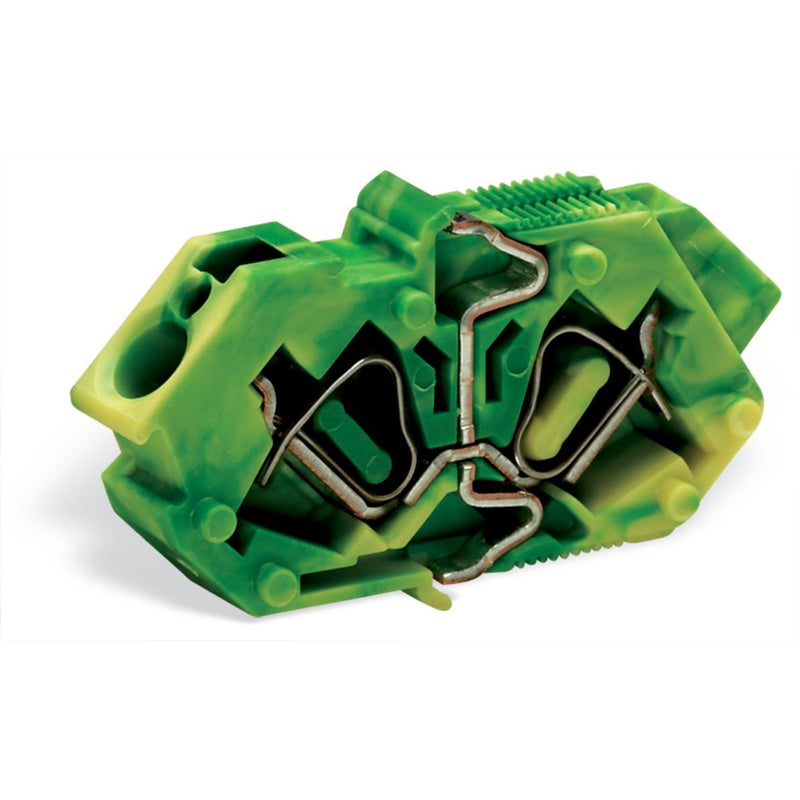

WAGO - Ein- und mehrpolige Klemmenleiste Anreihbare PE-Durchführung 826-160/000-016 1 4 mm,grün-gelb − 25 Stück

Anreihbare PE-Durchführungsmittelklemme
Leiter-/Leiteranschluss
Blechdicke 1 4 mm
4 mm²
Rastermaß 7 mm
1-polig
CAGE CLAMP®
4,00 mm²
grün-gelb

Durchführungsklemme Serie 826 mit Rastermaß 7 mm

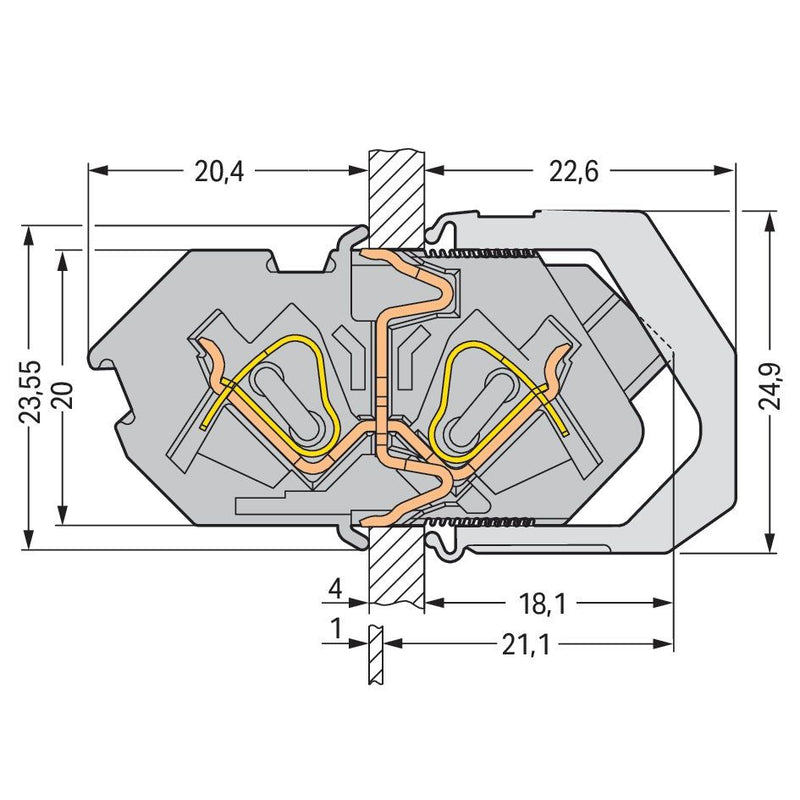

Bei dieser Durchführungsklemme mit der Artikelnummer 826-160/000-016 steht eine einfache und sichere Verbindung im Vordergrund. Unsere Durchführungsklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Durchführungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  erforderlich. Dieses Produkt mit seinen 2 Leiteranschlüssen basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe betragen die Abmessungen (7 x 23,55 x 42,5) mm. In Abhängigkeit von der Leiterart eignet sich die Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm². Die Kontaktoberfläche besteht aus Zinn. Diese Durchführungsklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7 mm
Höhe	23,55 mm
Tiefe	42,5 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb
Transparent	nein

Lieferumfang:
25 x Stück WAGO 826-160/000-016 Klemmenleisten
