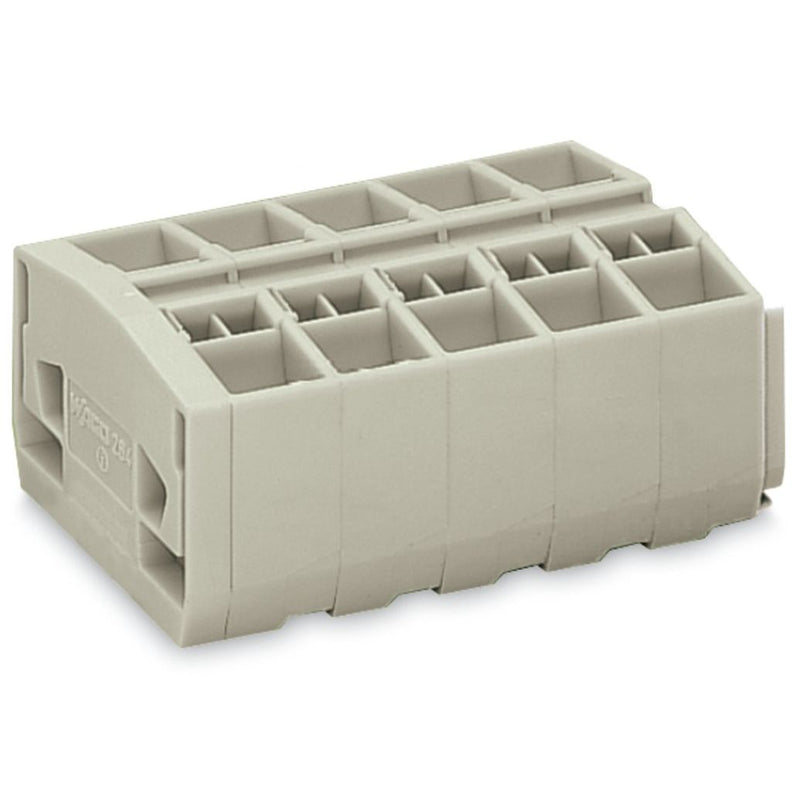

WAGO - Ein- und mehrpolige Klemmenleiste 4-Leiter-Klemmenleiste 264-285 Ex e II geeignet − 100 Stück

4-Leiter-Klemmenleiste
ohne Drücker
für Anwendungen Ex e II geeignet
mit Rastfüßen
5-polig
für Blechdicke 0,6 - 1,2 mm
Befestigungsloch Ø 3,5 mm
2,5 mm²
CAGE CLAMP®
2,50 mm²
lichtgrau

Durchgangsklemme Serie 264 mit CAGE CLAMP®

Die Durchgangsklemme mit der Artikelnummer 264-285 ermöglicht einen schnellen und sicheren Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Maße (57 x 32 x 22,1) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Bohrlochabstand mittig	12 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..2,5 mm²
Bemessungsstrom In	23 A
Bemessungsspannung	690 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	4
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja

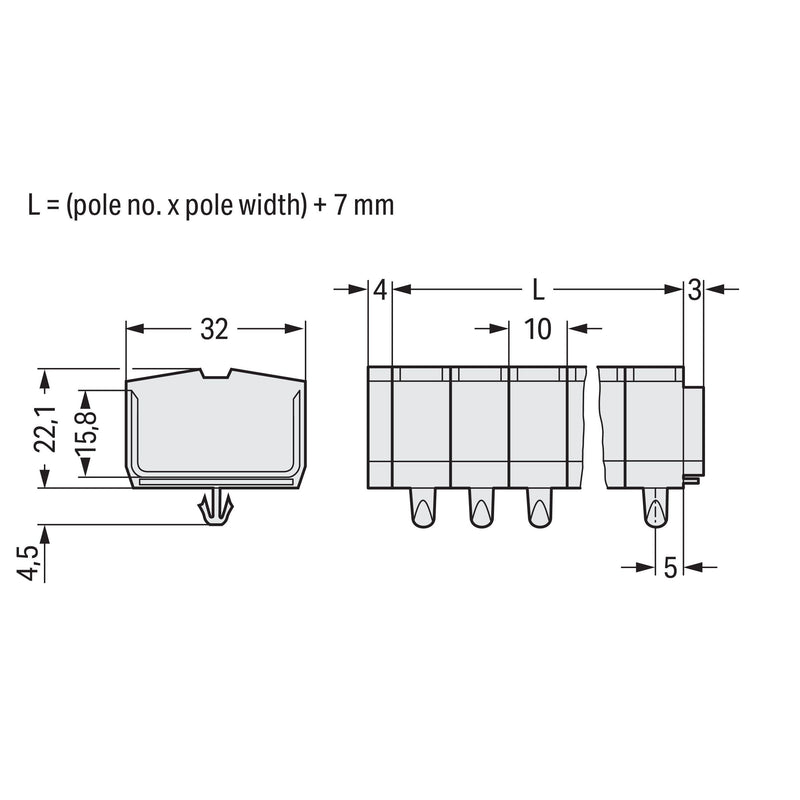

Breite	57 mm
Höhe	32 mm
Tiefe	22,1 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
100 x Stück 4-Leiter-Klemmenleiste 264-285
