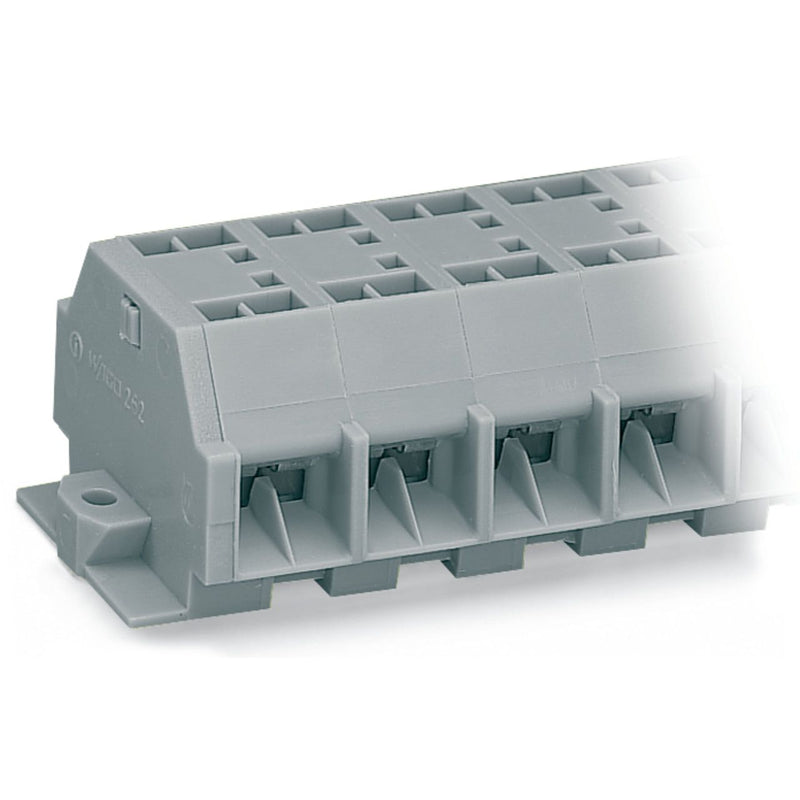

WAGO - Ein- und mehrpolige Klemmenleiste 4-Leiter-Klemmenleiste 262-209 grau − 50 Stück

4-Leiter-Klemmenleiste
ohne Drücker
mit Befestigungsflanschen
9-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
4 mm²
CAGE CLAMP®
4,00 mm²
grau

Durchgangsklemme Serie 262 mit Betätigungswerkzeug

Die Durchgangsklemme hat die Artikelnummer 262-209 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 9 bis 10 mm  benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Abmessungen (122,4 x 33,5 x 23,1) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Bohrlochabstand mittig	116,1 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	630 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	9
Anzahl der Klemmstellen je Pol	4
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	122,4 mm
Höhe	33,5 mm
Tiefe	23,1 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
50 x Stück 4-Leiter-Klemmenleisten 262-209
