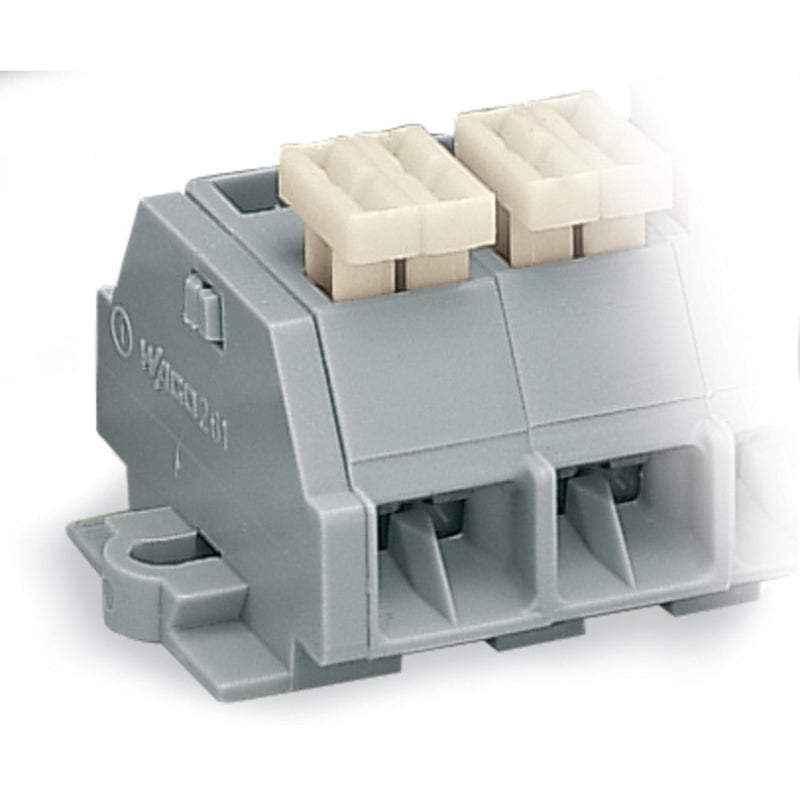

4-Leiter-Klemmenleiste
einseitig mit Drückern
mit Befestigungsflanschen
8-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
2,5 mm²
CAGE CLAMP®
grau
Durchgangsklemme Serie 261 mit Betätigungswerkzeug
Bei dieser Durchgangsklemme (Artikelnummer 261-208/332-000) steht eine schnelle und sichere Verbindung im Fokus. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (94,1 x 28,1 x 23,3) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug sowie einen Drücker betätigt.
| Technische Details |
|---|
| Bohrlochabstand mittig |
88,1 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Polzahl |
8 |
| Anzahl der Klemmstellen je Pol |
4 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
-30..85 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |
| Breite |
94,09999999 mm |
| Höhe |
28,1 mm |
| Tiefe |
23,3 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
grau |
| Transparent |
nein |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 4-Leiter-Klemmenleiste 261-208/332-000 grau
