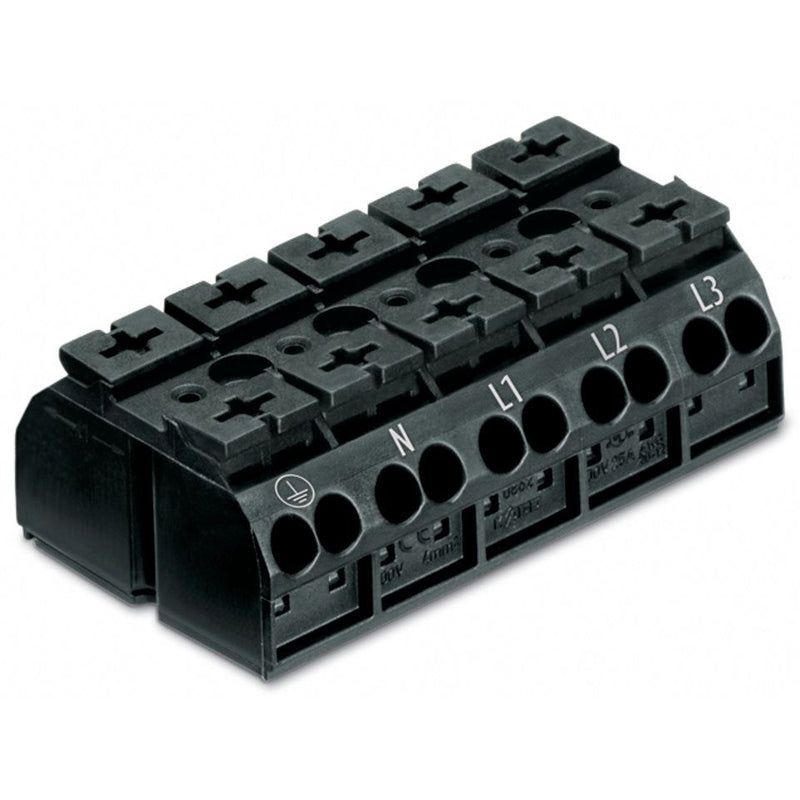

WAGO - Ein- und mehrpolige Klemmenleiste 4-Leiter-Geräteanschlussk. 862-9505 mit PE-Kontakt − 200 Stück

4-Leiter-Geräteanschlussklemme
mit PE-Kontakt
PE-N-L1-L2-L3
5-polig

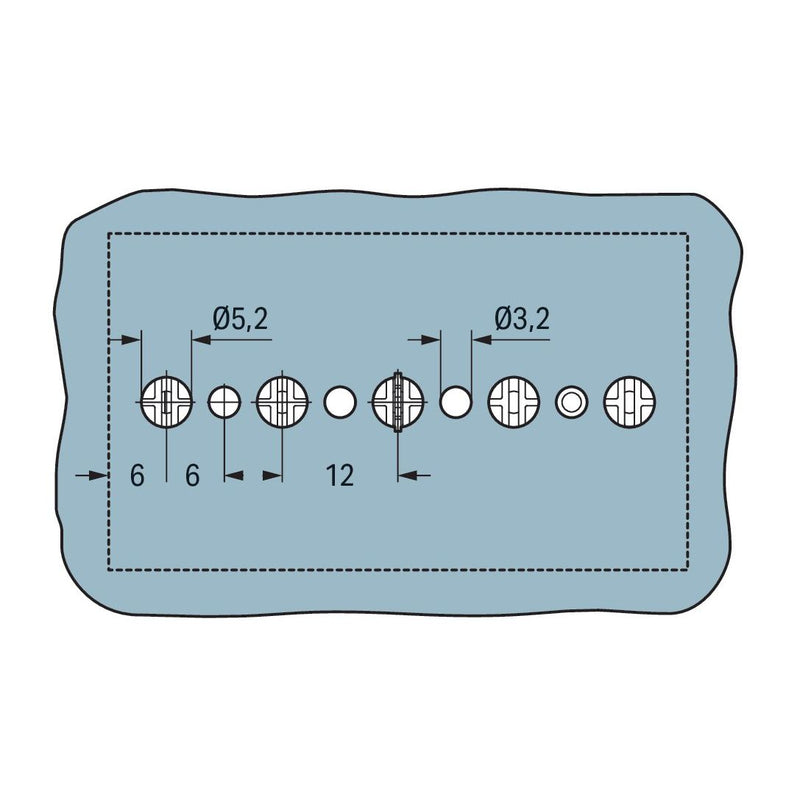

für Schraube und Mutter M3
4 mm²
schwarz

Geräteanschlussklemme Serie 862 mit Rastermaß 12 mm

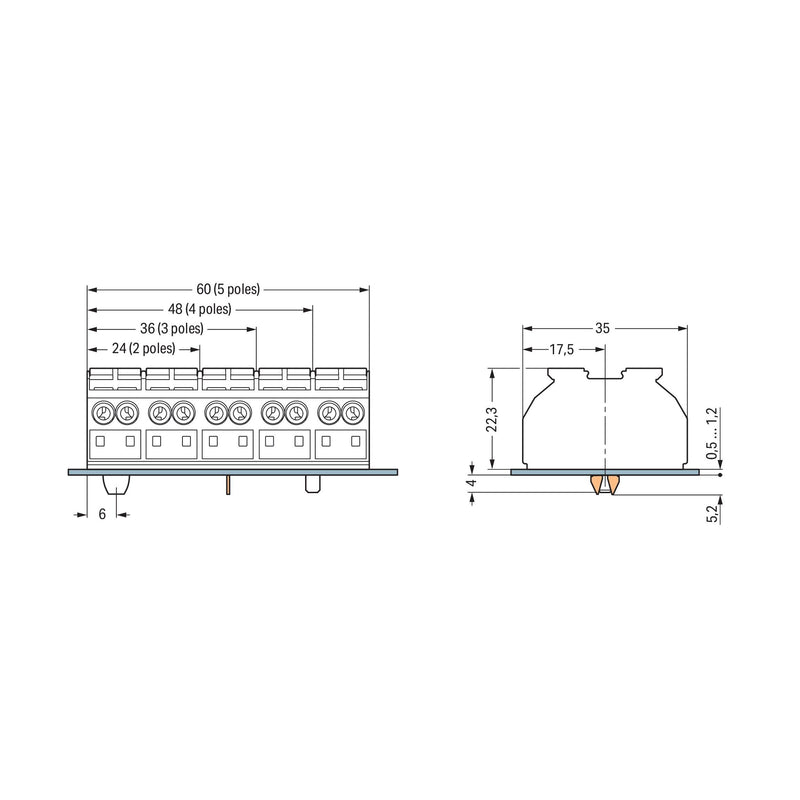

Bei dieser Geräteanschlussklemme (Artikelnummer 862-9505) ist eine saubere Elektroinstallation das Hauptaugenmerk. Für den Leiteranschluss werden bei dieser Geräteanschlussklemme Abisolierlängen von 10 bis 11 mm  benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (60 x 27,5 x 35) mm. Diese Geräteanschlussklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 4 mm² geeignet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	4
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	60 mm
Höhe	35 mm
Tiefe	22,3 mm
Abschlussplatte erforderlich	nein
Farbe	schwarz
Transparent	nein

Lieferumfang:
200 x Stück WAGO 862-9505 4-Leiter-Geräteanschlussklemmen
