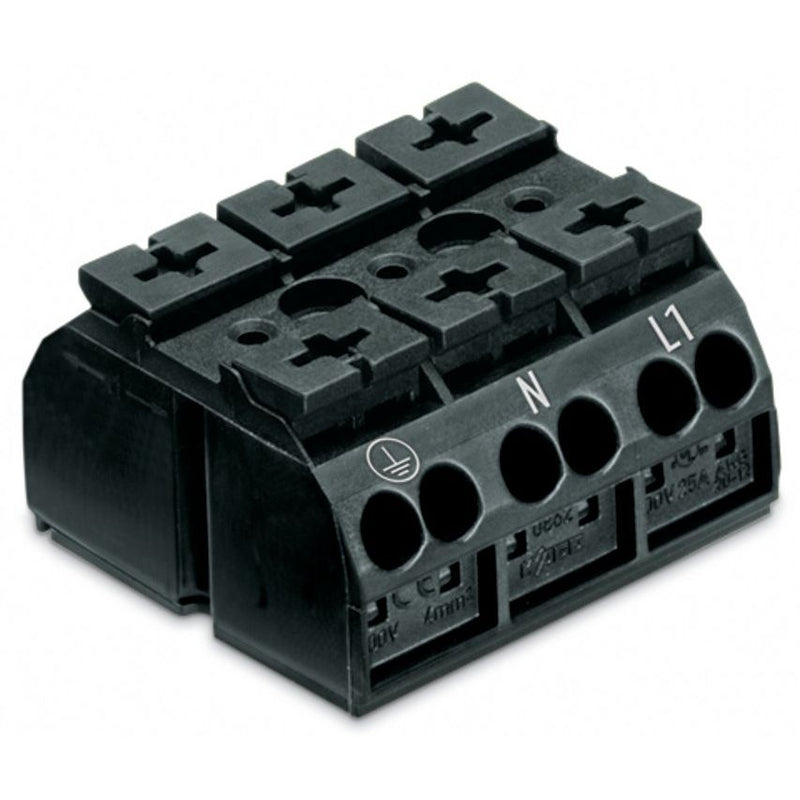

WAGO - Ein- und mehrpolige Klemmenleiste 4-Leiter-Geräteanschlussk. 862-9503 mit PE-Kontakt − 250 Stück

4-Leiter-Geräteanschlussklemme
mit PE-Kontakt
PE-N-L1
3-polig
für Schraube und Mutter M3
4 mm²
schwarz

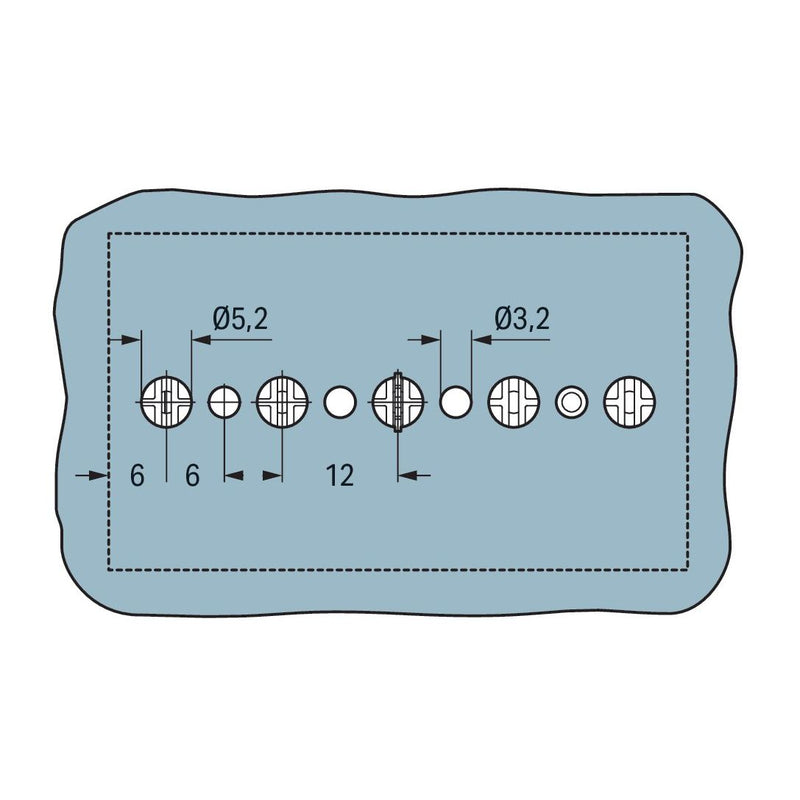

Geräteanschlussklemme Serie 862 mit Rastermaß 12 mm

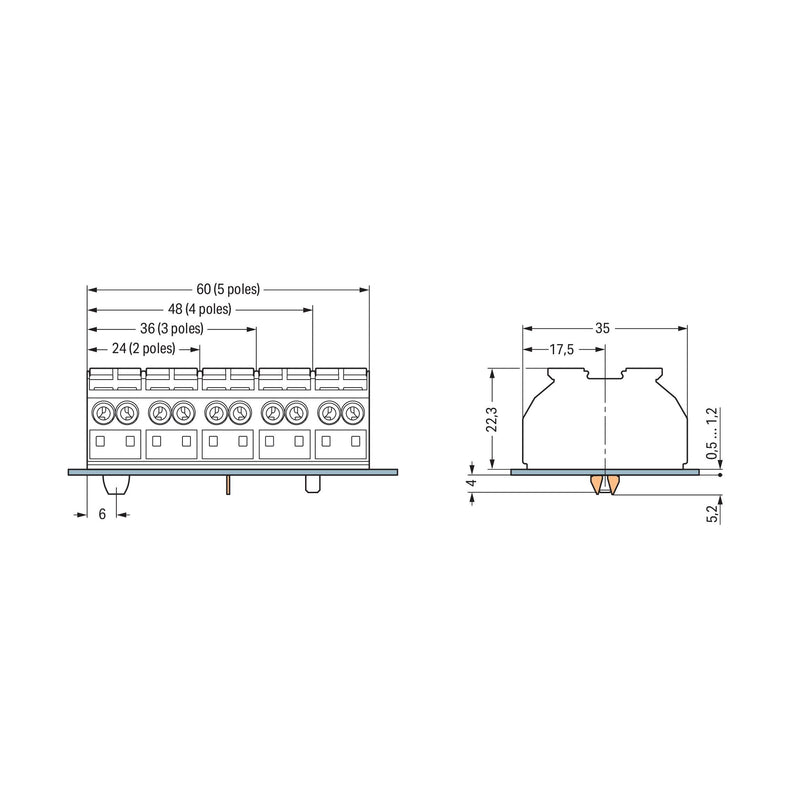

Bei dieser Geräteanschlussklemme mit der Artikelnummer 862-9503 ist eine fehlerfreie Elektroinstallation der Fokus. Für den Leiteranschluss werden bei dieser Geräteanschlussklemme Abisolierlängen von 10 bis 11 mm  benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (36 x 27,5 x 35) mm. In Abhängigkeit von der Leiterart ist diese Geräteanschlussklemme geeignet für Leiterquerschnitte von 0,5 mm² bis 4 mm².

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	3
Anzahl der Klemmstellen je Pol	4
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	36 mm
Höhe	35 mm
Tiefe	22,3 mm
Abschlussplatte erforderlich	nein
Farbe	schwarz
Transparent	nein

Lieferumfang:
250 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 4-Leiter-Geräteanschlussk. 862-9503 mit PE-Kontakt
