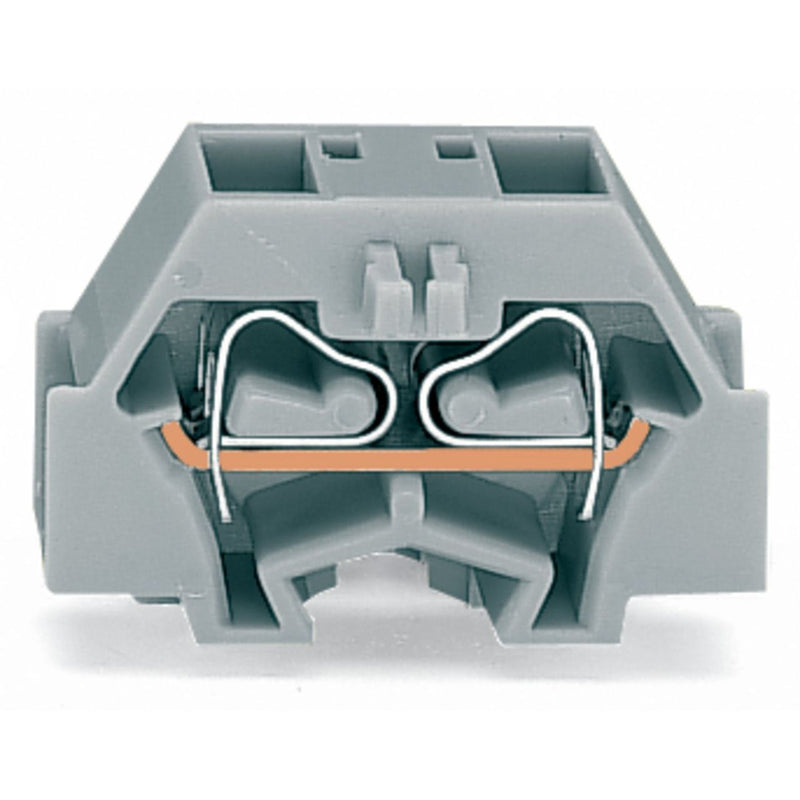

WAGO - Ein- und mehrpolige Klemmenleiste 4-L.Klemme 260-346 − 300 Stück

4-Leiter-Klemme
ohne Drücker
mit Rastfuß
1-polig
für Blechdicke 0,6 - 1,2 mm
Befestigungsloch Ø 3,5 mm
1,5 mm²
CAGE CLAMP®
orange

Durchgangsklemme Serie 260 mit CAGE CLAMP®

Bei dieser Durchgangsklemme (Artikelnummer 260-346) steht eine schnelle und zuverlässige Verbindung im Fokus. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (8 x 21,5 x 25,1) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Bemessungsstrom In	18 A
Bemessungsspannung	400 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	4
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	8 mm
Höhe	25,1 mm
Tiefe	17,1 mm
Abschlussplatte erforderlich	ja
Farbe	orange
Transparent	nein

Lieferumfang:
300 x Stück WAGO 260-346 4-Leiter-Klemmen
