WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 264-134 Ex e II geeignet,lgr − 100 Stück

2-Leiter-Klemmenleiste
ohne Drücker
für Anwendungen Ex e II geeignet
mit Befestigungsflanschen
4-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
2,5 mm²
CAGE CLAMP®
2,50 mm²
lichtgrau

Durchgangsklemme Serie 264 mit Betätigungswerkzeug

Die Durchgangsklemme mit der Artikelnummer 264-134 ermöglicht eine schnelle und sichere Verbindung. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm  benötigt. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (40 x 32 x 22,1) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Über ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt.

Technische Details
Bohrlochabstand mittig	33,6 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..2,5 mm²
Bemessungsstrom In	23 A
Bemessungsspannung	690 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	4
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja

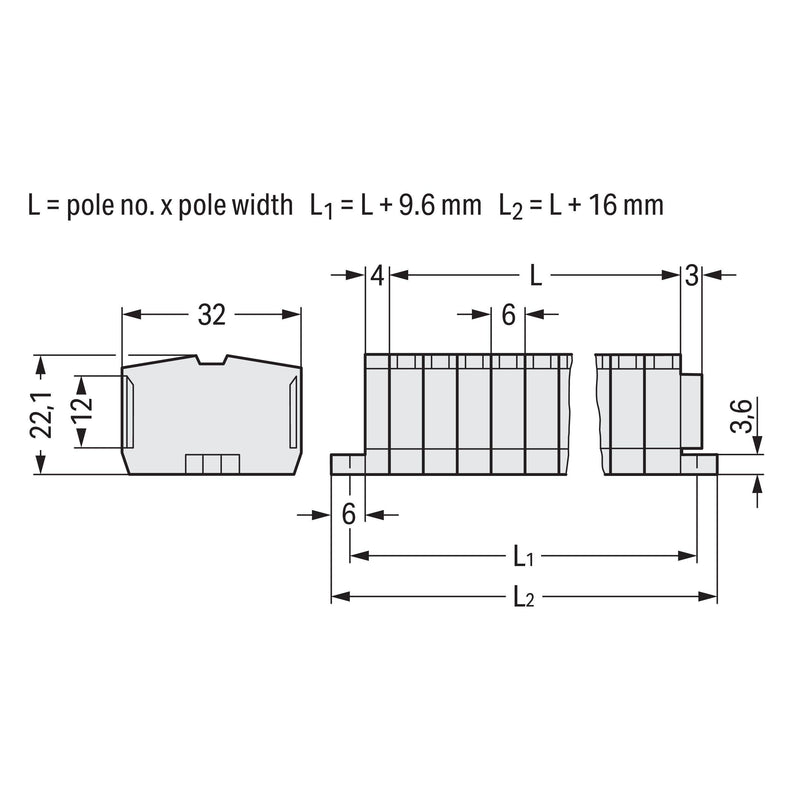

Breite	40 mm
Höhe	32 mm
Tiefe	22,1 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
100 x Stück 2-Leiter-Klemmenleisten 264-134
