WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 264-107 grau − 100 Stück

2-Leiter-Klemmenleiste
ohne Drücker
mit Befestigungsflanschen
7-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
2,5 mm²
CAGE CLAMP®
grau

Durchgangsklemme Serie 264 mit CAGE CLAMP®

Die Durchgangsklemme hat die Artikelnummer 264-107 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Maße (58 x 32 x 22,1) mm. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Bohrlochabstand mittig	51,6 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	7
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja

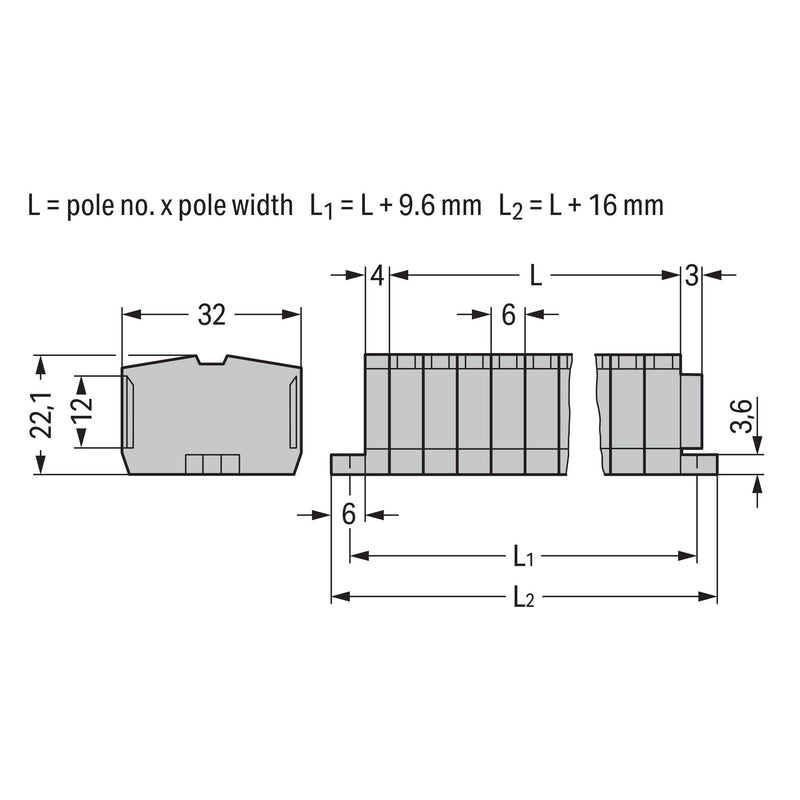

Breite	58 mm
Höhe	32 mm
Tiefe	22,1 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
100 x Stück 2-Leiter-Klemmenleiste 264-107
