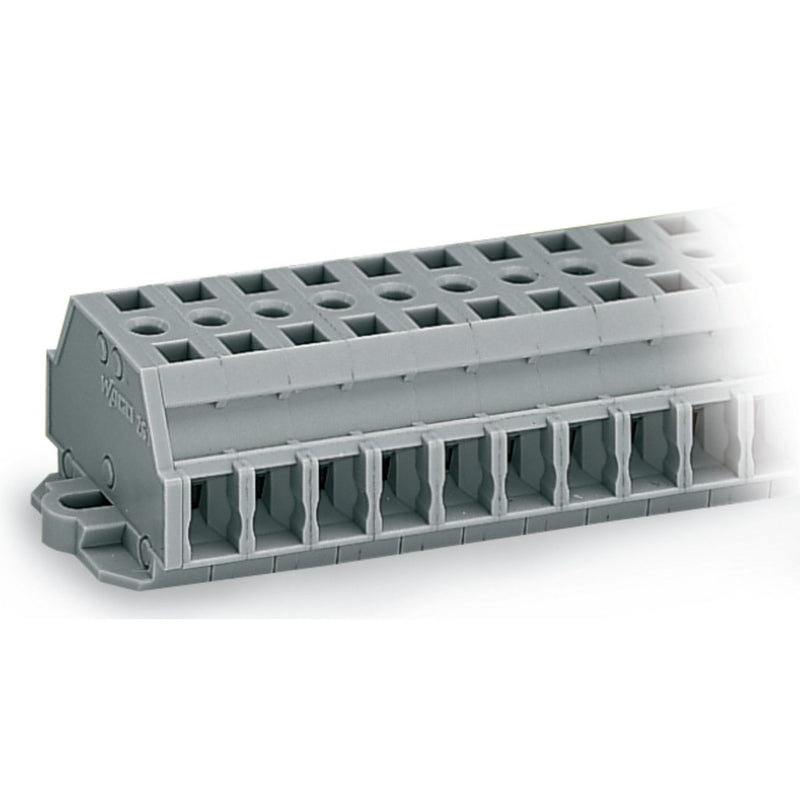

WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-425 grau − 50 Stück

2-Leiter-Klemmenleiste
ohne Drücker
mit Befestigungsflanschen
5-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
2,5 mm²
CAGE CLAMP®
grau

Durchgangsklemme Serie 261 mit CAGE CLAMP®

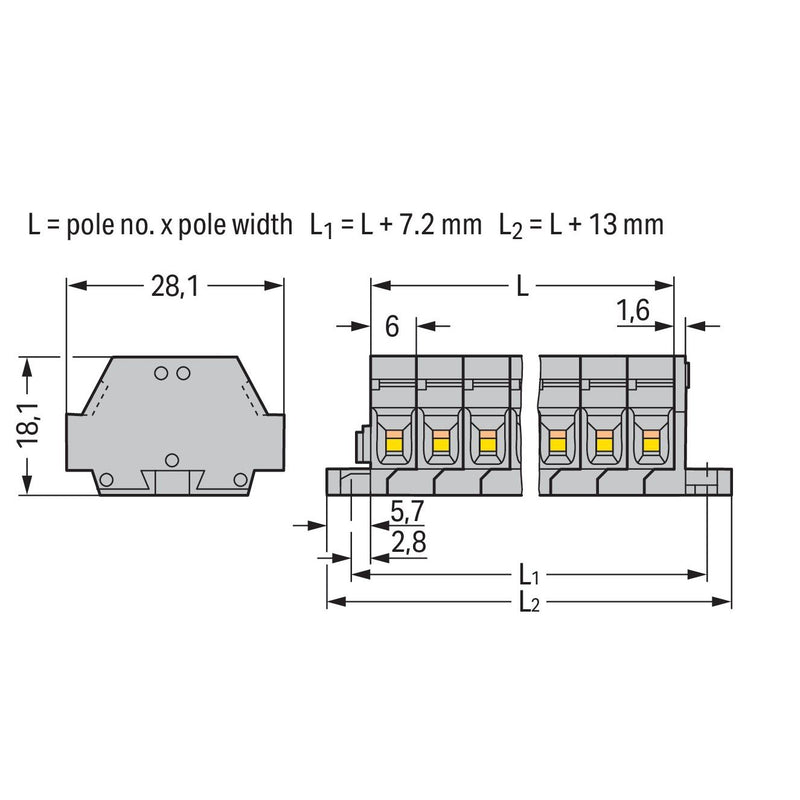

Die Durchgangsklemme hat die Artikelnummer 261-425 und ermöglicht eine einfache und zuverlässige Verbindung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (43 x 28,1 x 18,1) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für diese Mini-Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
Bohrlochabstand mittig	37,2 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	43 mm
Höhe	28,1 mm
Tiefe	18,1 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
50 x Stück 2-Leiter-Klemmenleisten 261-425
