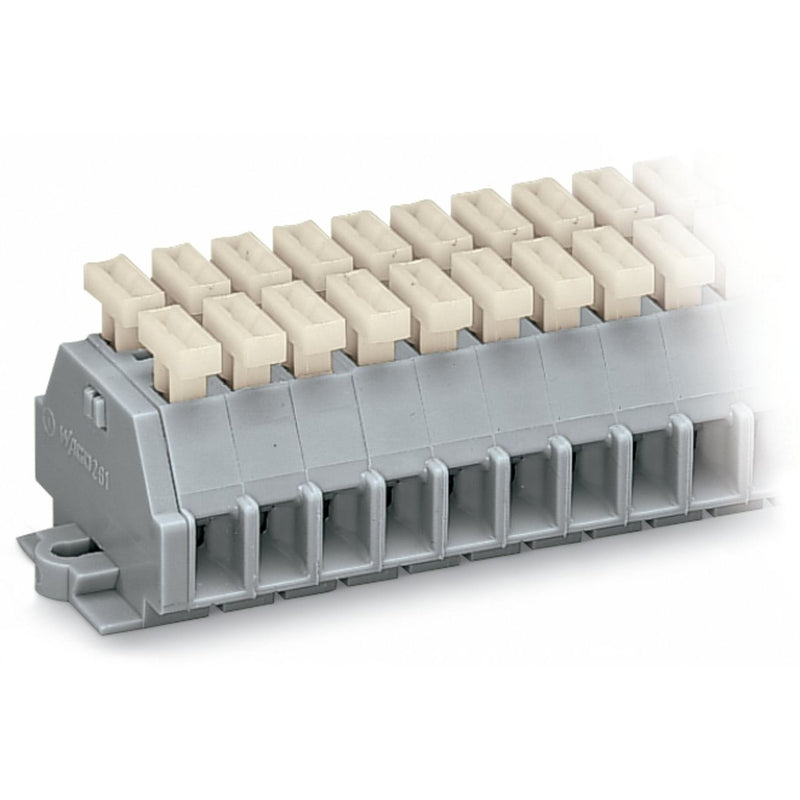

WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-162/341-000 m. Rastfüße gr − 100 Stück

2-Leiter-Klemmenleiste
beidseitig mit Drückern
mit Rastfüßen
12-polig
für Blechdicke 0,6 - 1,2 mm
Befestigungsloch Ø 3,5 mm
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

Durchgangsklemme Serie 261 mit Drücker

Die Durchgangsklemme hat die Artikelnummer 261-162/341-000 und ermöglicht eine einfache und sichere Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (75 x 28 x 27,7) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Diese Mini-Reihenklemme wird durch einen Drücker betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	12
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja

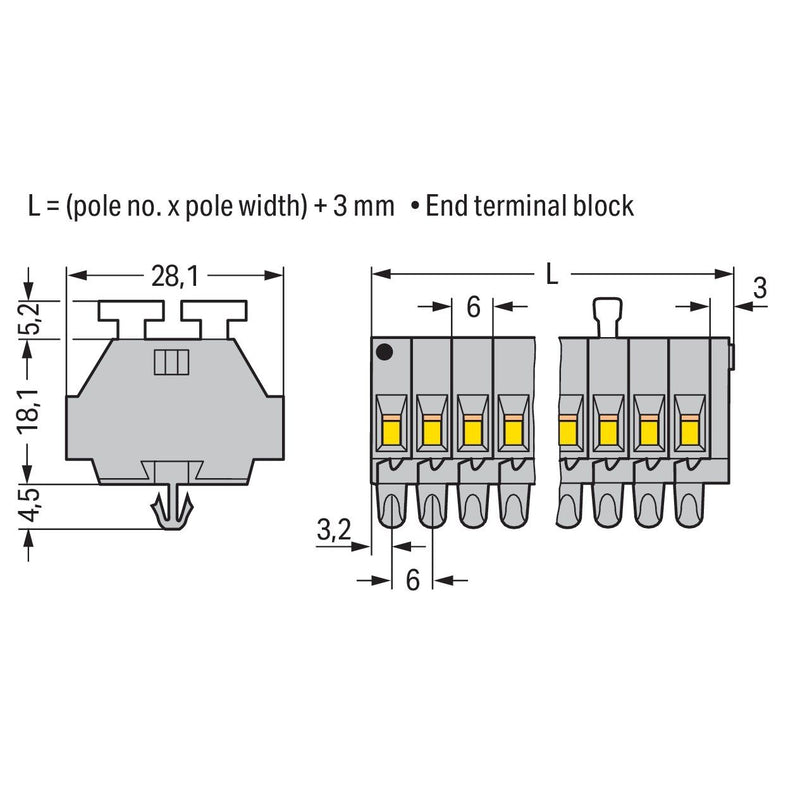

Breite	75 mm
Höhe	28,1 mm
Tiefe	23,3 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
100 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-162/341-000 m. Rastfüße gr
