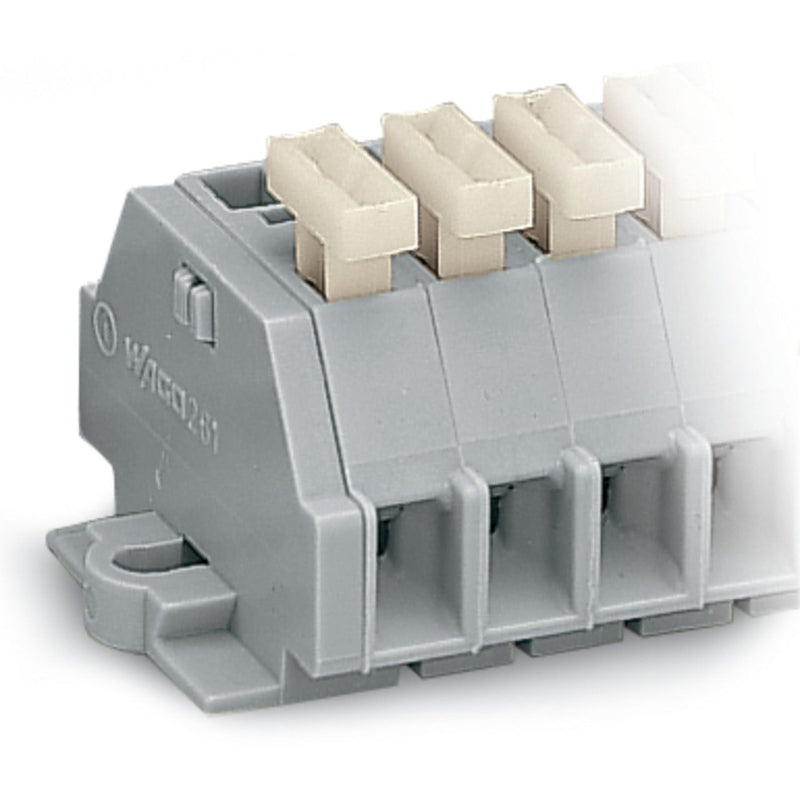

WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-161/331-000 m. Rastfüße gr − 25 Stück

2-Leiter-Klemmenleiste
einseitig mit Drückern
mit Rastfüßen
11-polig
für Blechdicke 0,6 - 1,2 mm
Befestigungsloch Ø 3,5 mm
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

Durchgangsklemme Serie 261, grau

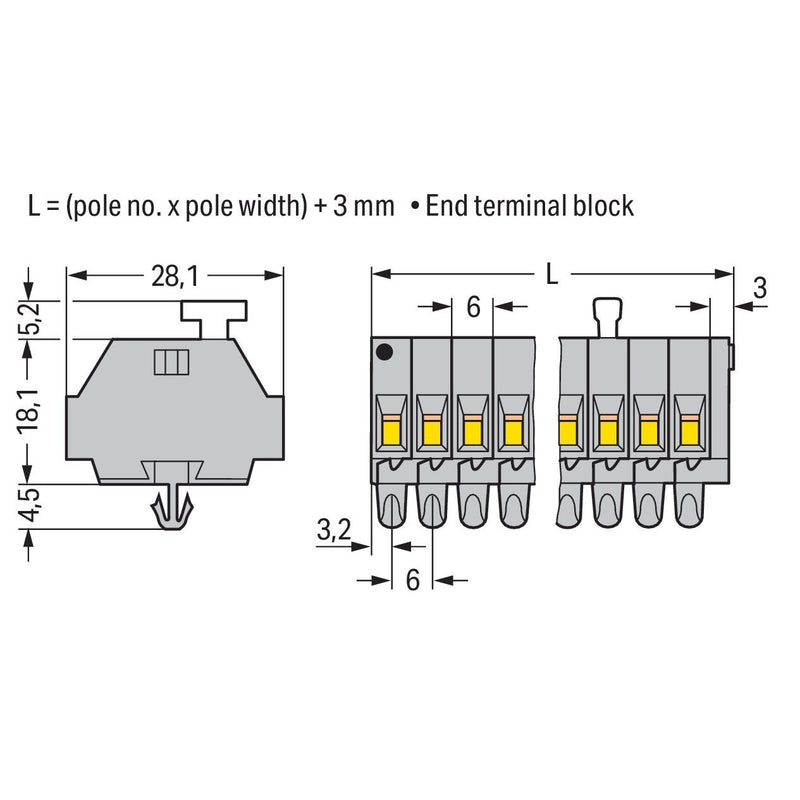

Bei dieser Durchgangsklemme (Artikelnummer 261-161/331-000) steht eine einfache und sichere Verbindung im Vordergrund. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  nötig. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (69 x 28 x 27,7) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Über ein Betätigungswerkzeug wie auch einen Drücker wird diese Mini-Reihenklemme betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	11
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	69 mm
Höhe	28,1 mm
Tiefe	23,3 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-161/331-000 m. Rastfüße gr
