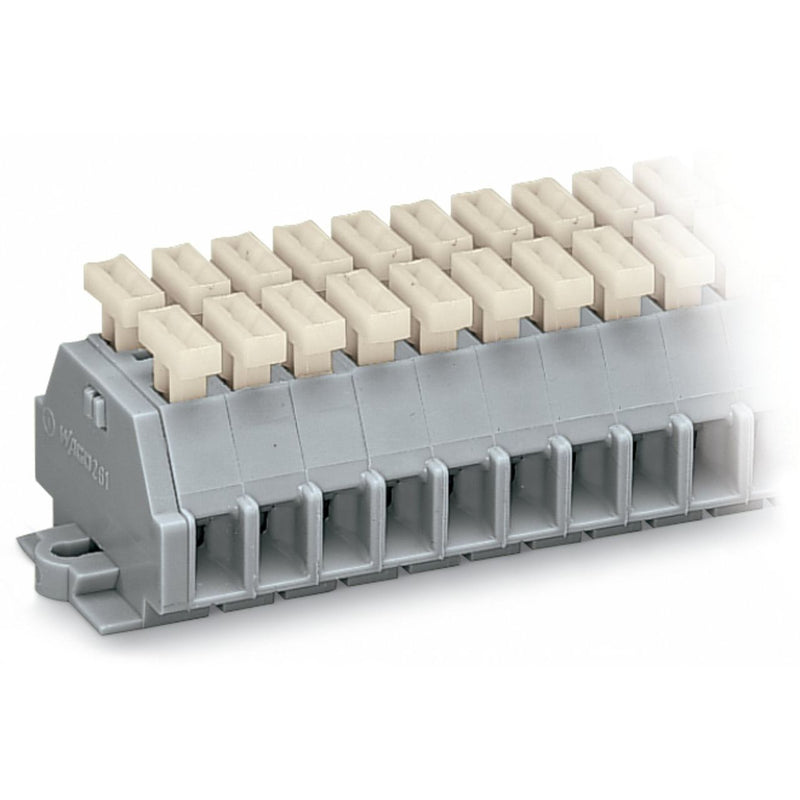

WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-112/341-000 grau − 25 Stück

2-Leiter-Klemmenleiste
beidseitig mit Drückern
mit Befestigungsflanschen
12-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
2,5 mm²
CAGE CLAMP®
grau

Durchgangsklemme Serie 261 mit CAGE CLAMP®

Bei dieser Durchgangsklemme (Artikelnummer 261-112/341-000) steht eine schnelle und sichere Verbindung im Fokus. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm  benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (86,1 x 28,1 x 23,3) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Diese Mini-Reihenklemme wird durch einen Drücker betätigt.

Technische Details
Bohrlochabstand mittig	80,1 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	12
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	86,09999999 mm
Höhe	28,1 mm
Tiefe	23,3 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-112/341-000 grau
