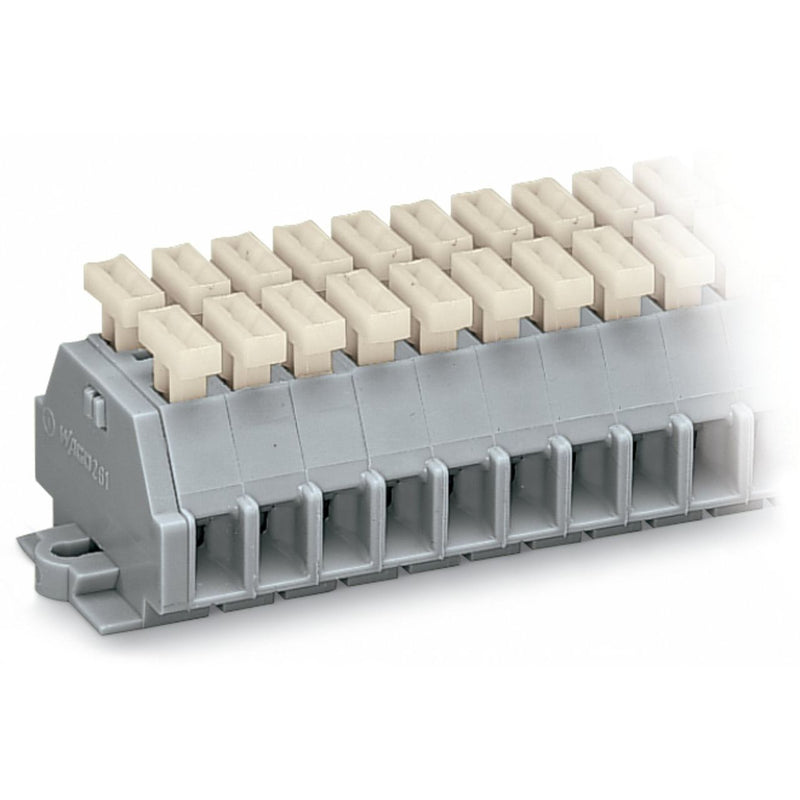

WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-111/341-000 grau − 25 Stück

2-Leiter-Klemmenleiste
beidseitig mit Drückern
mit Befestigungsflanschen
11-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
2,5 mm²
CAGE CLAMP®
grau

Durchgangsklemme Serie 261 mit CAGE CLAMP®

Bei dieser Durchgangsklemme (Artikelnummer 261-111/341-000) steht ein schneller und zuverlässiger Anschluss im Fokus. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Maße (80,1 x 28,1 x 23,3) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt. Diese Mini-Reihenklemme wird durch einen Drücker betätigt.

Technische Details
Bohrlochabstand mittig	74,1 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	11
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	80,09999999 mm
Höhe	28,1 mm
Tiefe	23,3 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 261-111/341-000 grau
