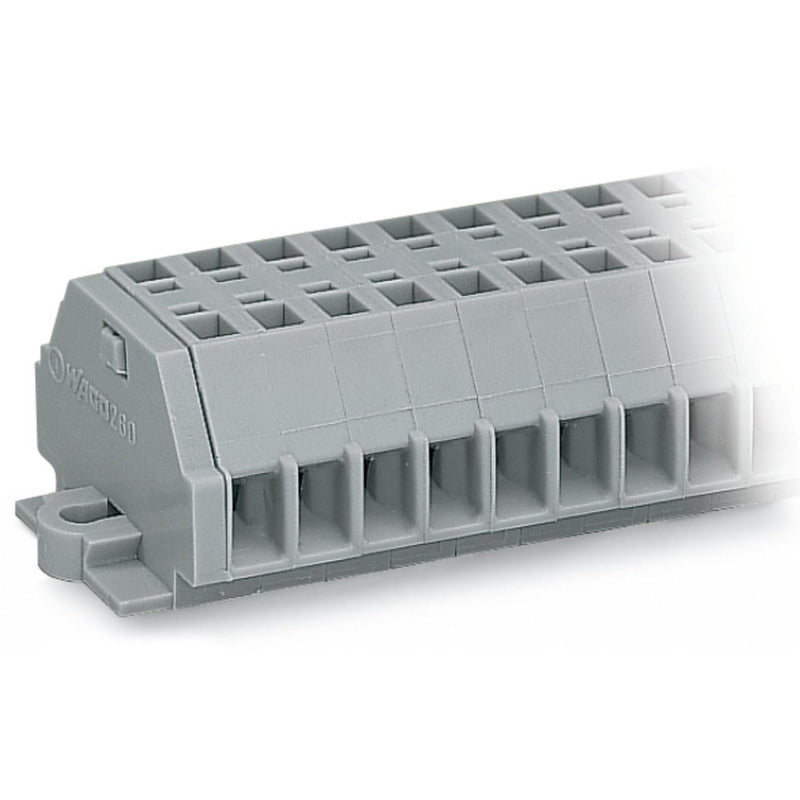

WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 260-105 grau − 100 Stück

2-Leiter-Klemmenleiste
ohne Drücker
mit Befestigungsflanschen
5-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
1,5 mm²
CAGE CLAMP®
grau

Durchgangsklemme Serie 260 mit Betätigungswerkzeug

Bei dieser Durchgangsklemme mit der Artikelnummer 260-105 steht eine schnelle und zuverlässige Verbindung im Fokus. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm  benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (38,7 x 25,1 x 17,1) mm. In Abhängigkeit von der Leiterart eignet sich diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Bohrlochabstand mittig	33,1 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Bemessungsstrom In	18 A
Bemessungsspannung	400 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja

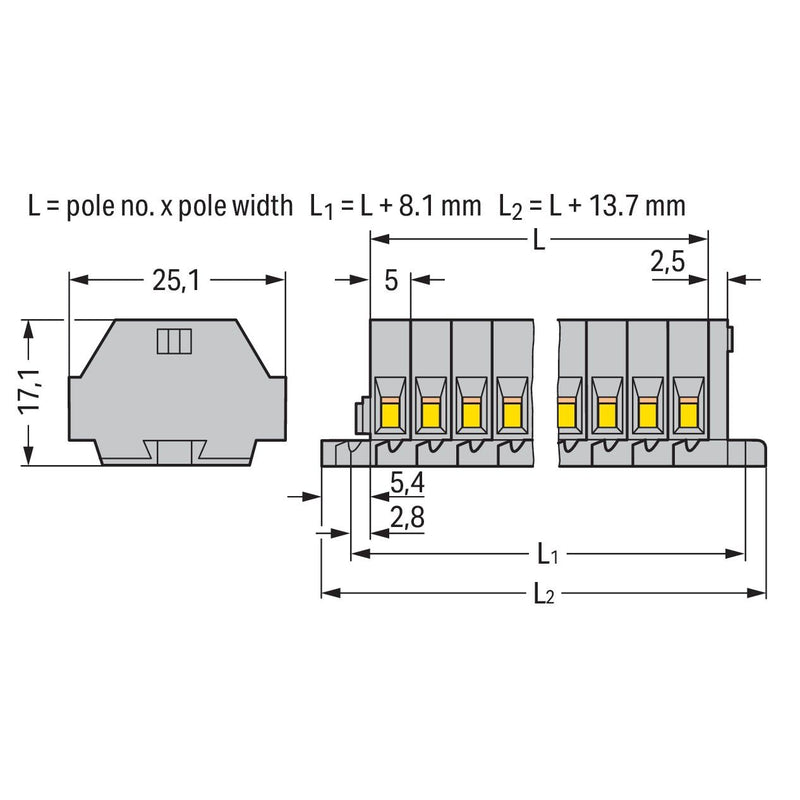

Breite	38,7 mm
Höhe	25,1 mm
Tiefe	17,1 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
100 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemmenleiste 260-105 grau
