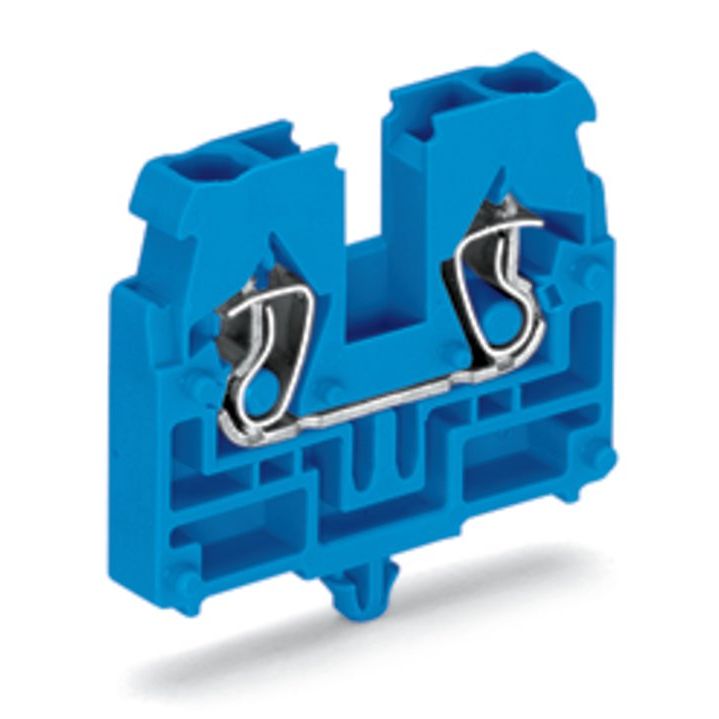

WAGO - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemme o. Drücker 869-314 Ex i geeignet,blau − 100 Stück

2-Leiter-Klemme
ohne Drücker
für Anwendungen Ex i geeignet
mit Rastfuß
1-polig
für Blechdicke 0,6 - 1,2 mm
Befestigungsloch Ø 3,5 mm
2,5 mm²
CAGE CLAMP®
blau

Durchgangsklemme Serie 869, blau

Bei dieser Durchgangsklemme (Artikelnummer 869-314) steht eine schnelle und sichere Verbindung im Vordergrund. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 6 und 7 mm . Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (5 x 32,1 x 33,4) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-30..85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	5 mm
Höhe	33,4 mm
Tiefe	27,6 mm
Abschlussplatte erforderlich	ja
Farbe	blau
Transparent	nein

Lieferumfang:
100 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 2-Leiter-Klemme o. Drücker 869-314 Ex i geeignet,blau
