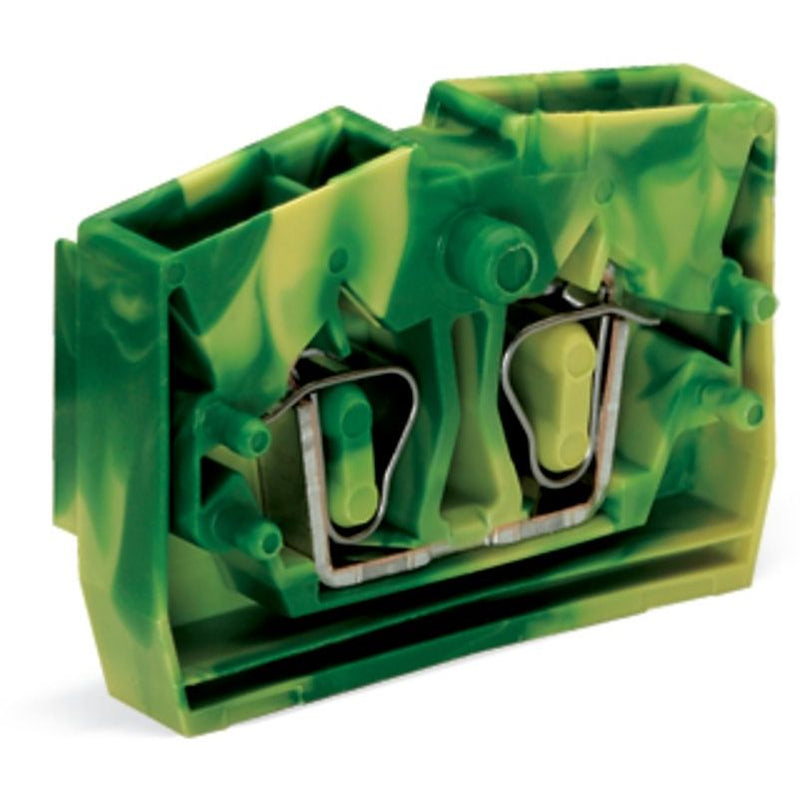

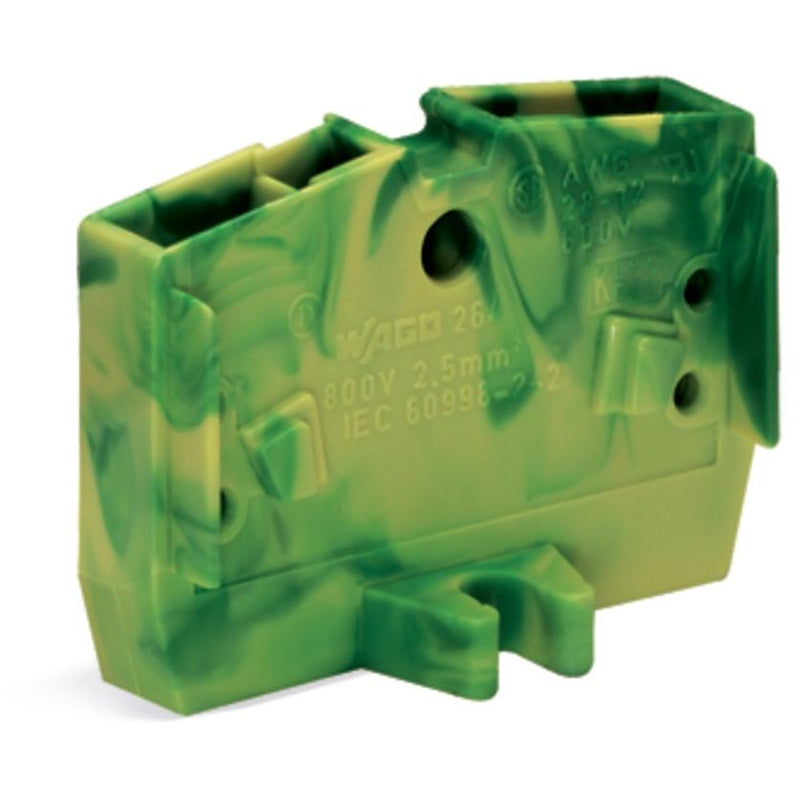

WAGO - Ein- und mehrpolige Klemmenleiste 2-L-Endklemme 264-307 0,08-2,5qmm gn-ge − 100 Stück

2-Leiter-Endklemme
ohne Drücker
mit Befestigungsflansch
1-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
2,5 mm²
CAGE CLAMP®
grün-gelb

Schutzleiterklemme Serie 264, grün-gelb

Die Schutzleiterklemme hat die Artikelnummer 264-307 und ermöglicht eine einfache und sichere Verbindung. Diese Schutzleiterklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (6 x 32 x 22,1) mm. In Abhängigkeit von der Leiterart ist die Schutzleiterklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	6 mm
Höhe	32 mm
Tiefe	22,1 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb
Transparent	nein

Lieferumfang:
100 x Stück WAGO 2-L-Endklemme 264-307
