1-Leiter-Federleiste- 2-reihig
CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
18-polig
100% fehlsteckgeschützt
Schraubflansch
direkt bedruckt
1,50 mm²
schwarz

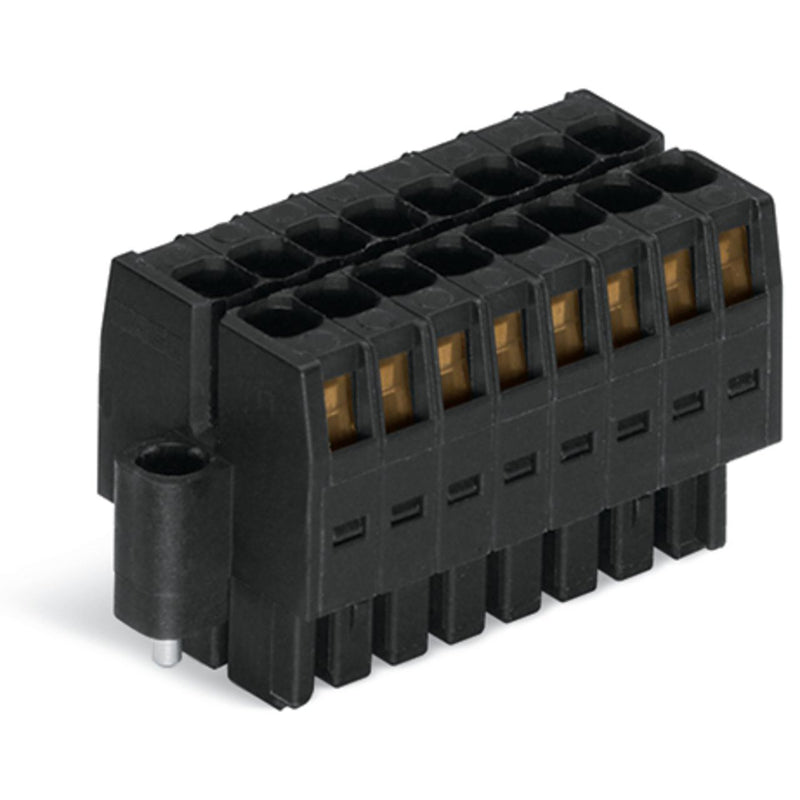

Federleiste/Buchse Serie 713 mit CAGE CLAMP®

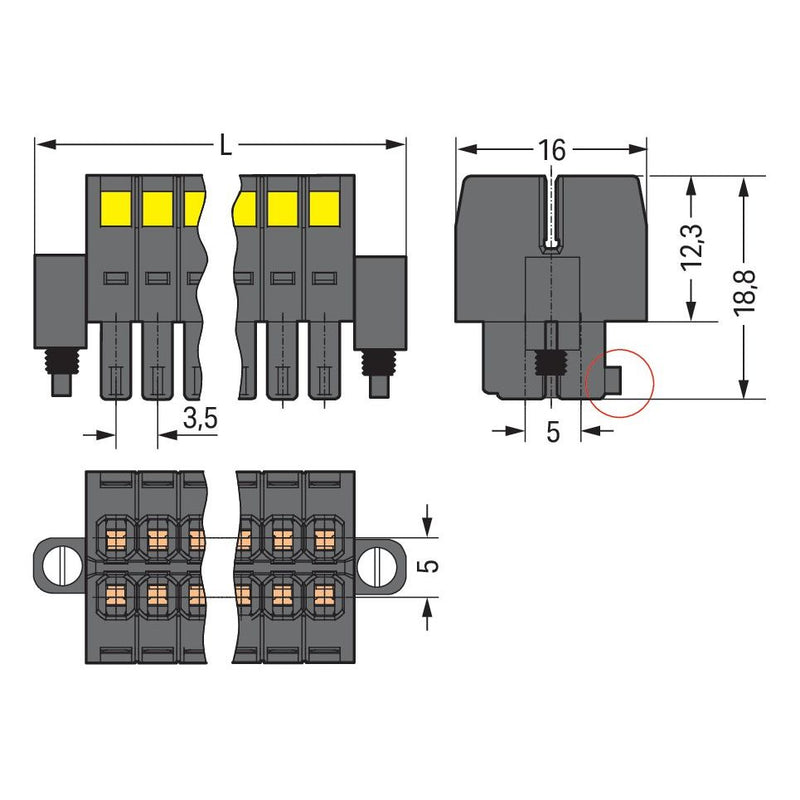

Bei dieser Federleiste/Buchse (Artikelnummer 713-1109/107-047) ist eine saubere Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 6 und 7 mm . Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Maße (41,6 x 18,8 x 16) mm. In Abhängigkeit von der Leiterart eignet sich die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Die Kontaktoberfläche ist aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug. Das MCS "
Multi Connection System"
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..1,5 mm² |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
160 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Polzahl |
18 |
| Anzahl der Klemmstellen je Pol |
1 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
-60..100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
3,5 mm |
| Höhe |
18,8 mm |
| Tiefe |
16 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
schwarz |
| Transparent |
nein |
Lieferumfang:
25 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-LeiterFederleiste2reihig 713-1109/107-047 CAGECLAMP 1,5mm²,sw
