1-Leiter-Federleiste- 2-reihig
CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
18-polig
100% fehlsteckgeschützt
Zugentlastungsplatte
direkt bedruckt
1,50 mm²
schwarz
Federleiste/Buchse Serie 713 mit 0 ° Leiterabgang zur Steckrichtung

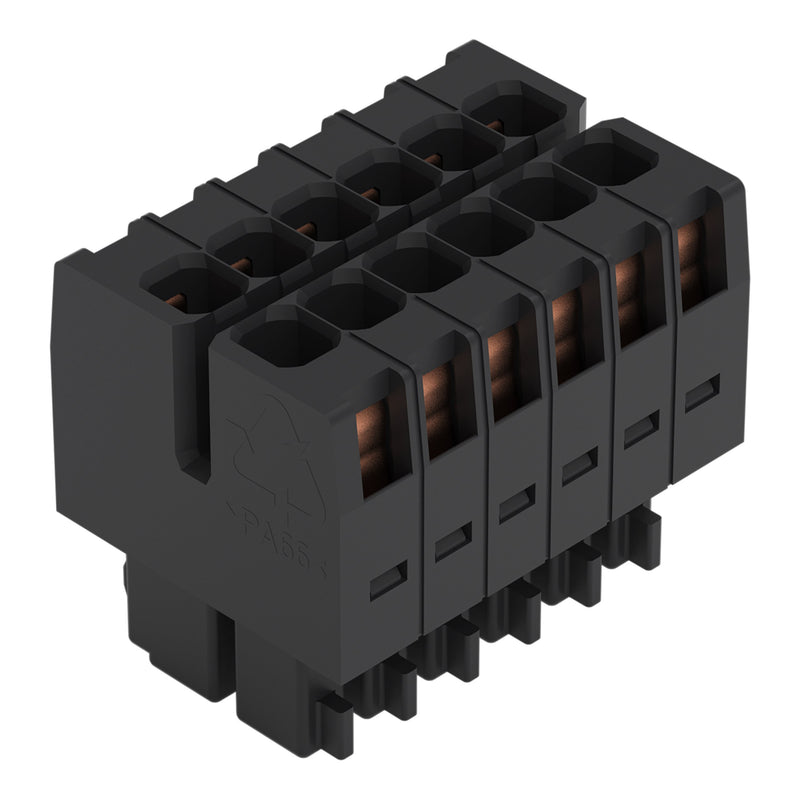

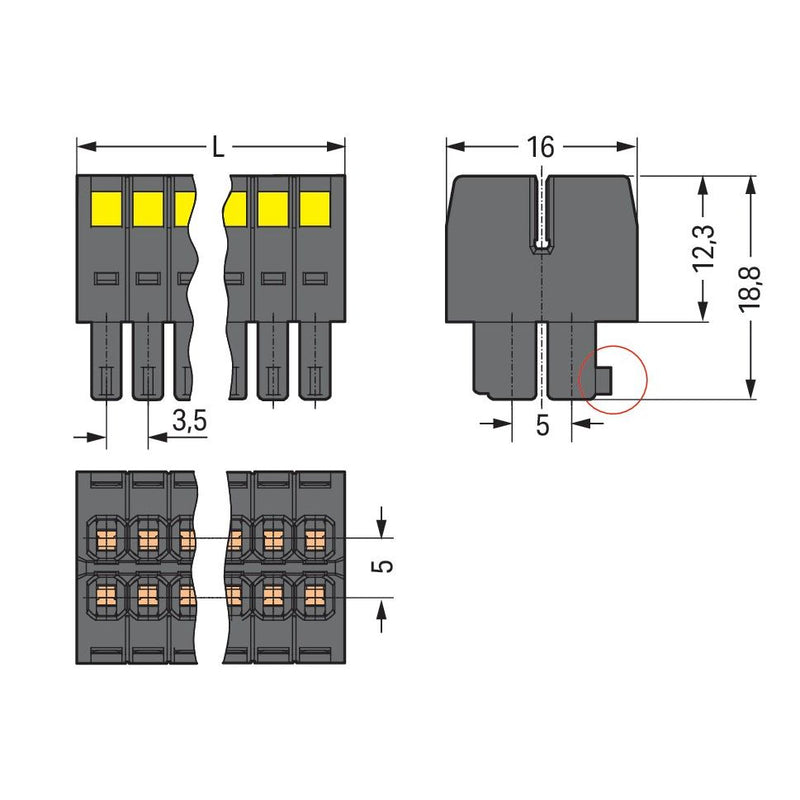

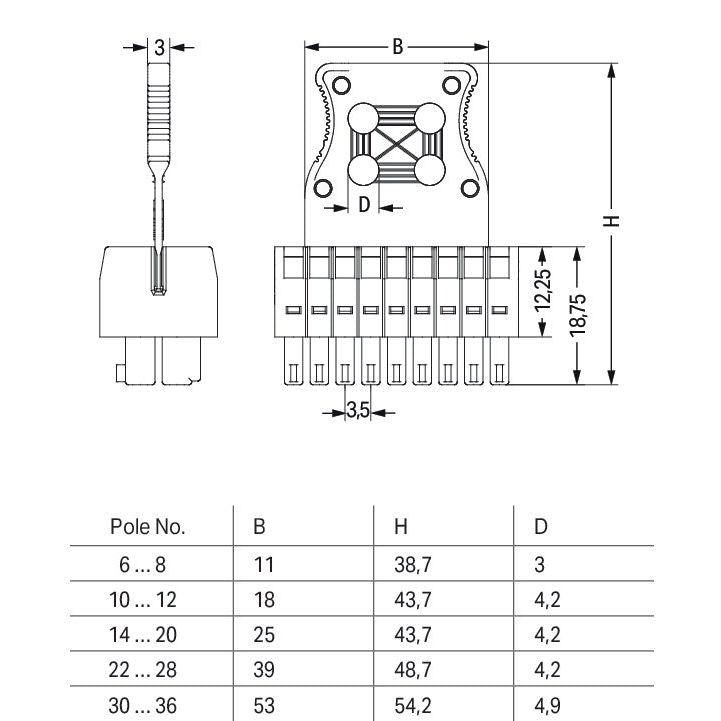

Die Federleiste/Buchse (Artikelnummer 713-1109/033-9037) ermöglicht eine ordentliche Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie diverse Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 6 und 7 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (33 x 43,7 x 16) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug. Das MCS "
Multi Connection System"
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Durch die Zugentlastung werden angeschlossene Leiter gesichert und die Handhabung erleichtert.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..1,5 mm² |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
160 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Polzahl |
18 |
| Anzahl der Klemmstellen je Pol |
1 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
-60..100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
3,5 mm |
| Höhe |
43,7 mm |
| Tiefe |
16 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
schwarz |
| Transparent |
nein |
Lieferumfang:
25 x Stück WAGO Federleiste 713-1109/033-9037
