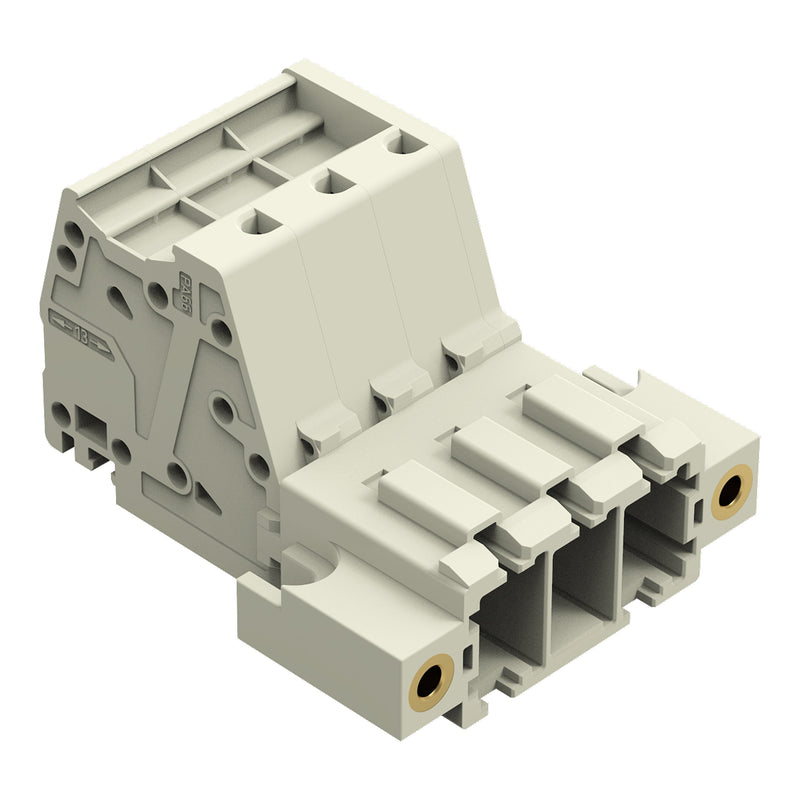

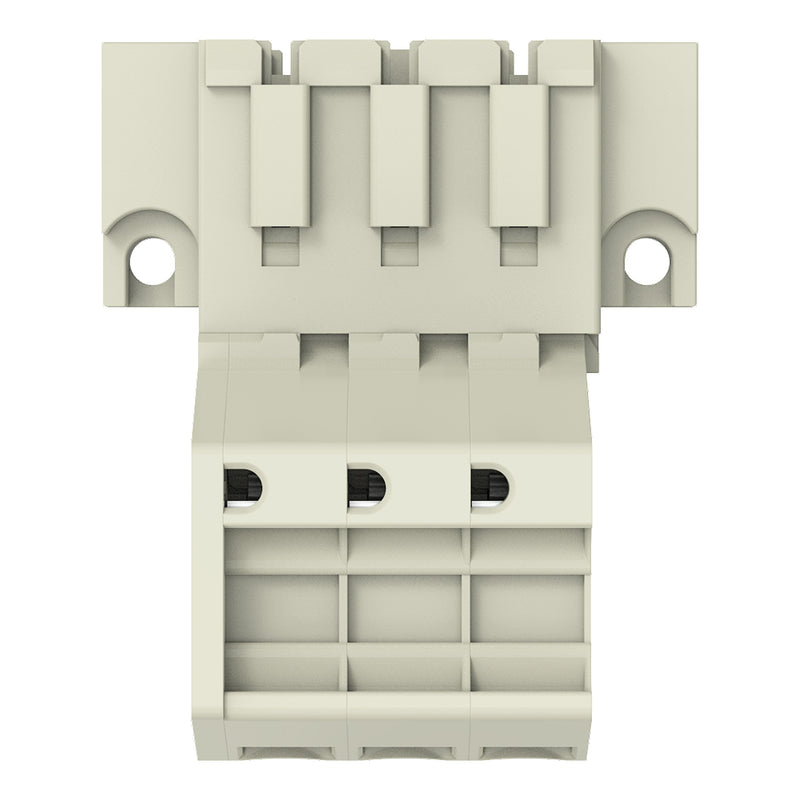

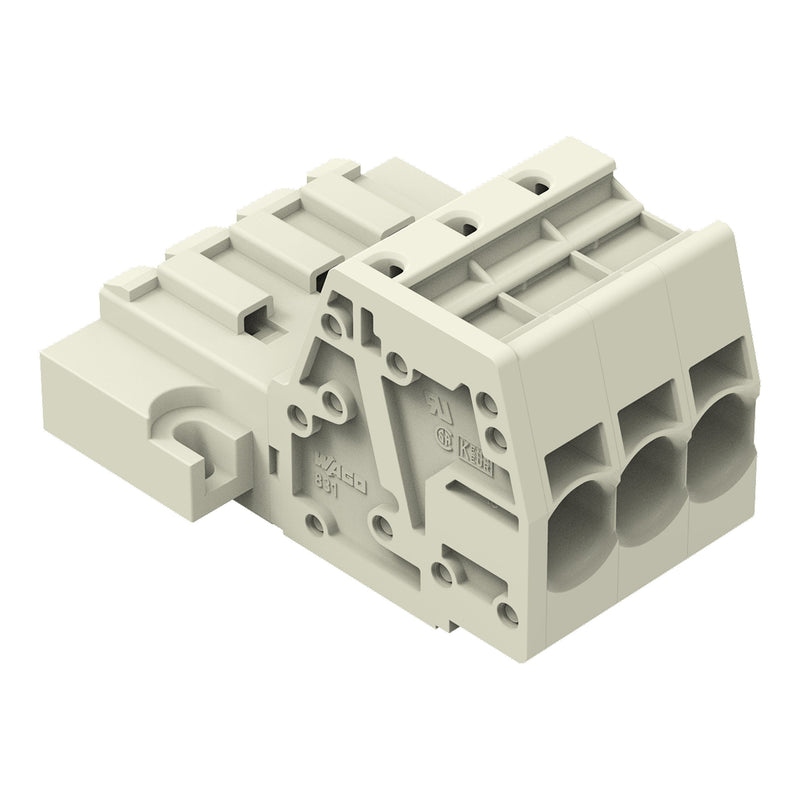

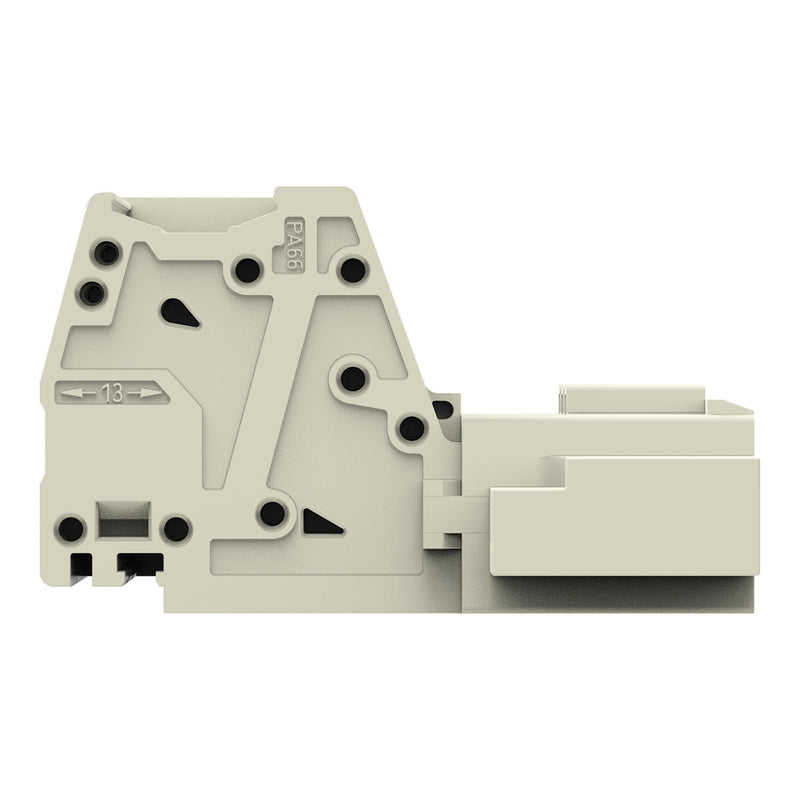

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Stiftleiste 831-3203/109-000 CAGECLAMP,10mm²,lgr − 24 Stück

1-Leiter-Stiftleiste
Push-in CAGE CLAMP®
10 mm²
Rastermaß 7,62 mm
3-polig
100% fehlsteckgeschützt
Gewindeflansch
10,00 mm²
lichtgrau

Stiftleiste Serie 831, lichtgrau

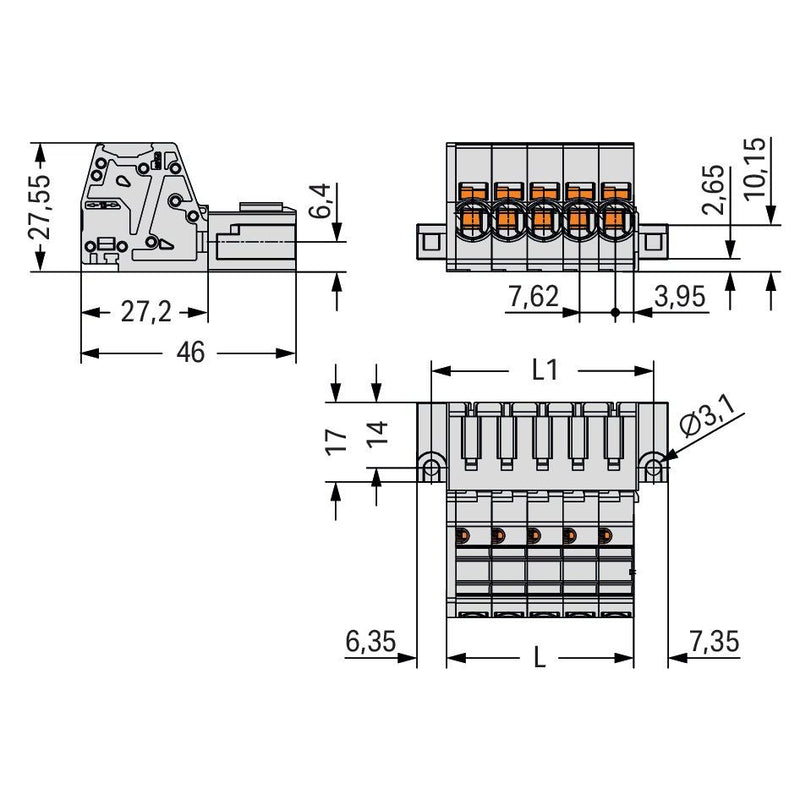

Bei dieser Stiftleiste mit der Artikelnummer 831-3203/109-000 ist eine fehlerfreie Elektroinstallation das Hauptaugenmerk. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Stiftleiste benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (38,5 x 27,6 x 46) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste gemacht für Leiterquerschnitte von 0,5 mm² bis 10 mm². Die Kontaktoberfläche besteht aus Zinn. Für diese Stiftleiste/Stecker erfolgt die Betätigung per Betätigungswerkzeug. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..10 mm²
Bemessungsstrom In	41 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	3
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7,62 mm
Höhe	27,6 mm
Tiefe	46 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
24 x 1-Leiter-Stiftleiste 831-3203/109-000
