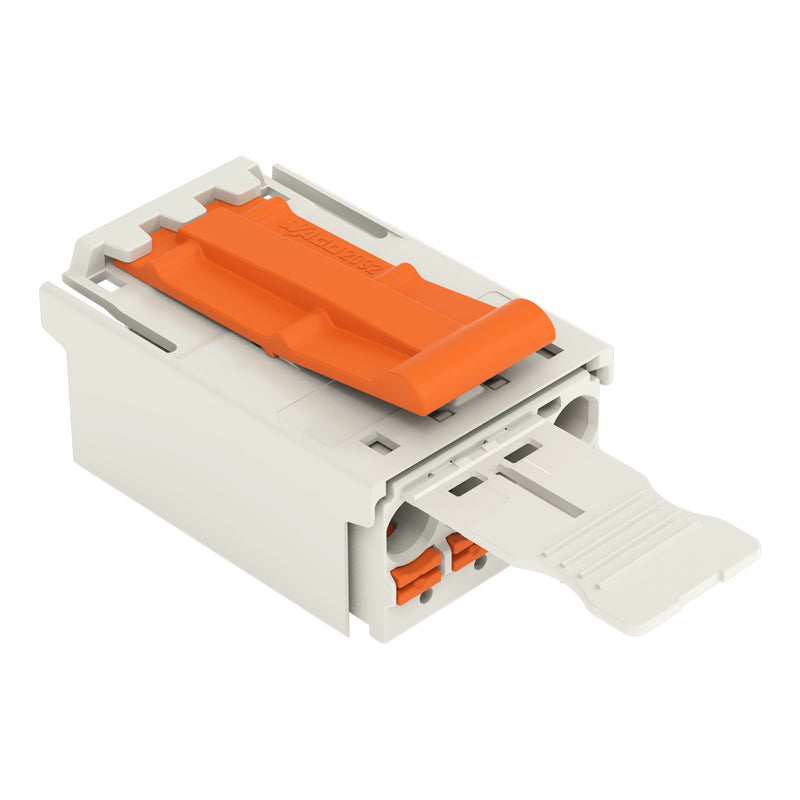

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Stiftleiste 2092-1504/002-000 CAGECLAMP,2,5mm²,lgr − 50 Stück

1-Leiter-Stiftleiste
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
4-polig
Griffplatte
2,50 mm²
lichtgrau

Stiftleiste Serie 2092 mit Push-in CAGE CLAMP®

Die Stiftleiste mit der Artikelnummer 2092-1504/002-000 bietet eine reibungslose Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 9 bis 10 mm  benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (22,2 x 18,2 x 52,6) mm. Diese Stiftleiste ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt. Für diese Stiftleiste/Stecker erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es nutzt die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt einerseits für den Anschluss des Leiters, andererseits für die Kontaktierung des Steckerstiftes.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..2,5 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	4
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	18,19999999 mm
Tiefe	52,6 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-Leiter-Stiftleiste 2092-1504/002-000 CAGECLAMP,2,5mm²,lgr
