WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Stiftleiste 2091-1505/002-000 CAGECLAMP,1,5mm²,lgr − 50 Stück

1-Leiter-Stiftleiste
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
5-polig
Griffplatte
1,50 mm²
lichtgrau

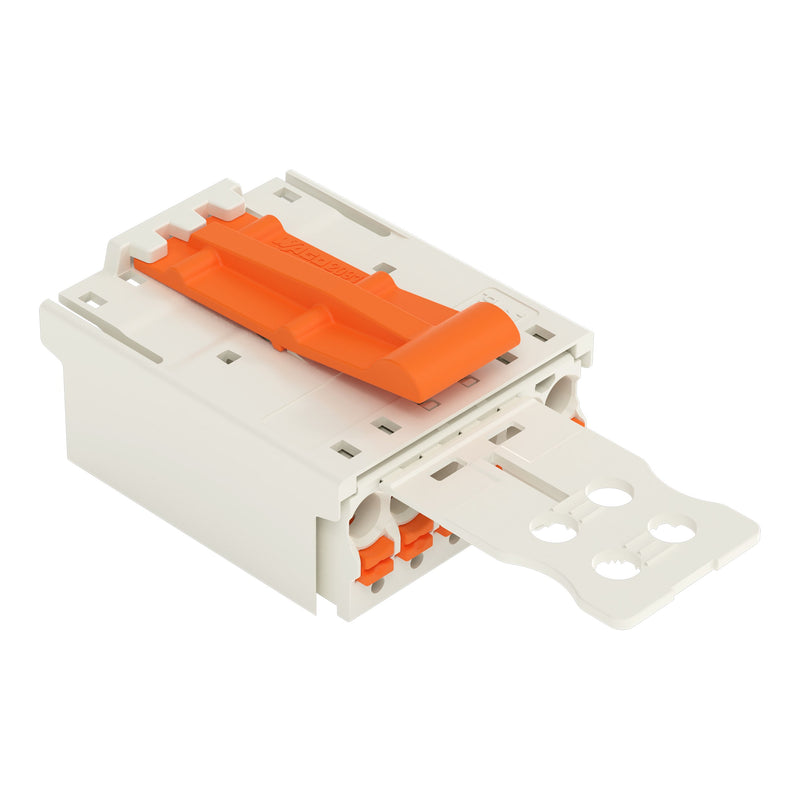

Stiftleiste Serie 2091 mit Drücker

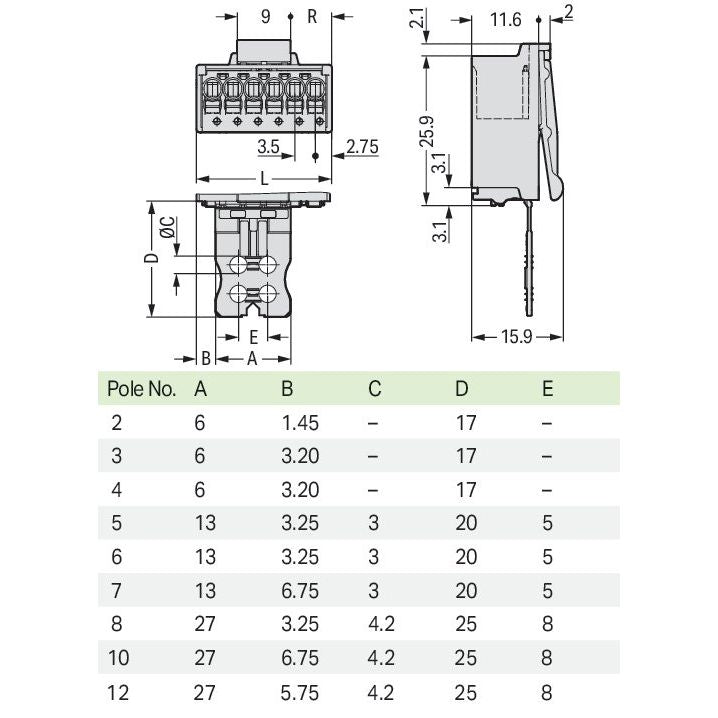

Die Stiftleiste (Artikelnummer 2091-1505/002-000) bietet eine reibungslose Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 8 bis 9 mm  benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (19,5 x 15,9 x 47) mm. Diese Stiftleiste ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Durch einen Drücker wird diese Stiftleiste/Stecker betätigt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt nutzen einerseits für die Kontaktierung des Steckerstiftes, andererseits für den Anschluss des Leiters.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..1,5 mm²
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	3,5 mm
Höhe	15,9 mm
Tiefe	47 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
50 x Stück Stiftleiste Serie 2091 mit Drücker

Keine Downloads vorhanden.
