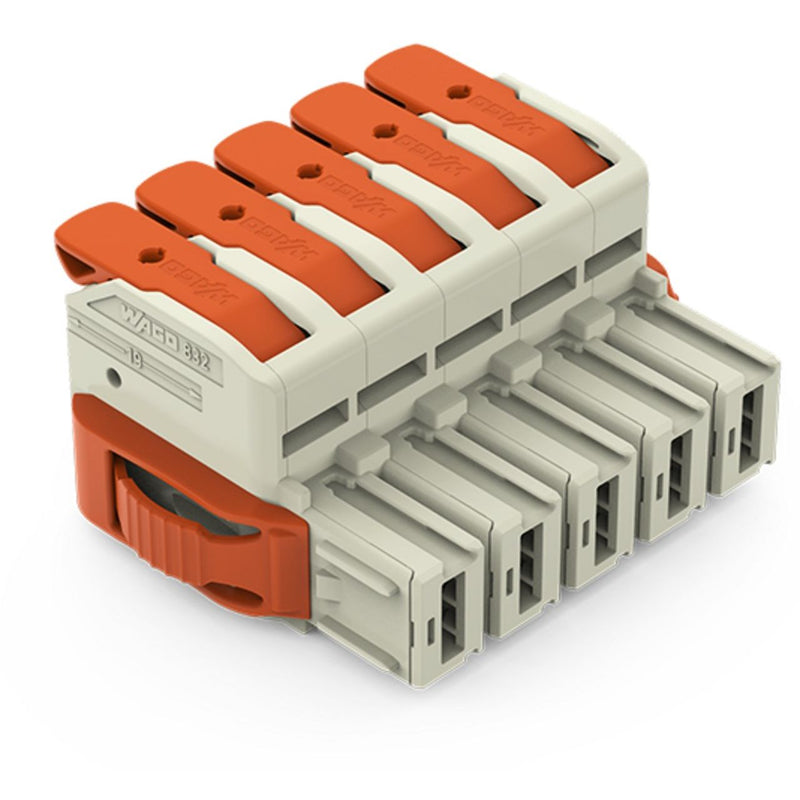

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste,Hebel 832-1105/037-9037 PushinCAGECLAMP,lgr − 10 Stück

1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
16 mm²
Rastermaß 10,16 mm
5-polig
100% fehlsteckgeschützt
seitliche Verriegelungsklinken
versilberte Kontakte
direkt bedruckt
16,00 mm²
lichtgrau

Federleiste/Buchse Serie 832 mit Push-in CAGE CLAMP®

Die Federleiste/Buchse hat die Artikelnummer 832-1105/037-9037 und ermöglicht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 18 und 20 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (64,1 x 29,1 x 49,8) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Die Kontaktoberfläche besteht aus Silber. Für diese Federleiste/Buchse erfolgt die Betätigung per Hebel. Das MCS &quot
Multi Connection System&quot
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..25 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	5
Anzahl der Klemmstellen je Pol	1
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..120 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	10,16 mm
Höhe	29,1 mm
Tiefe	49,8 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
10 x 1-Leiter-Federleiste (832-1105/037-9037)
