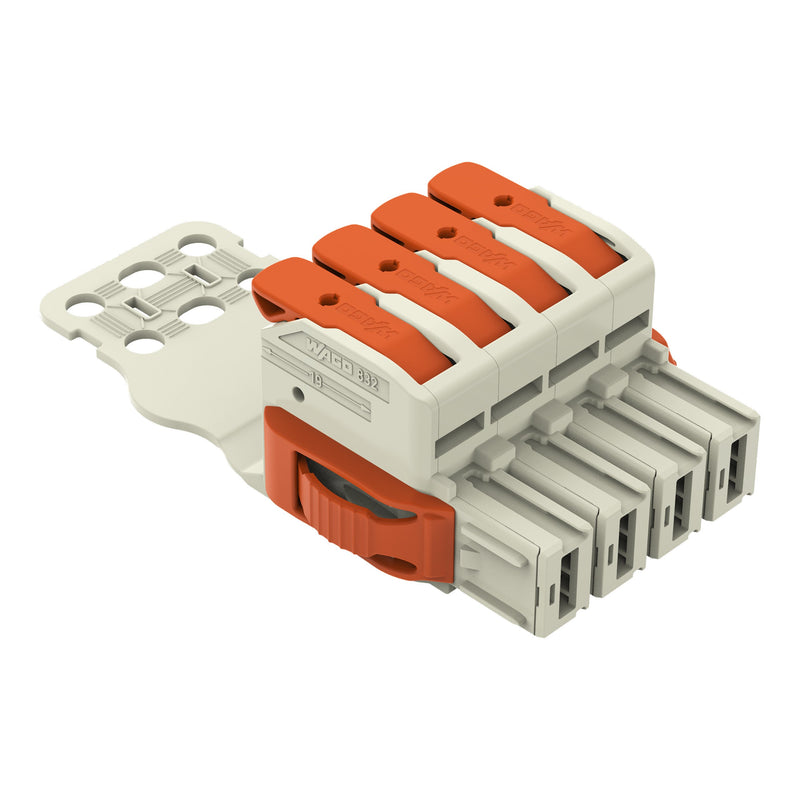

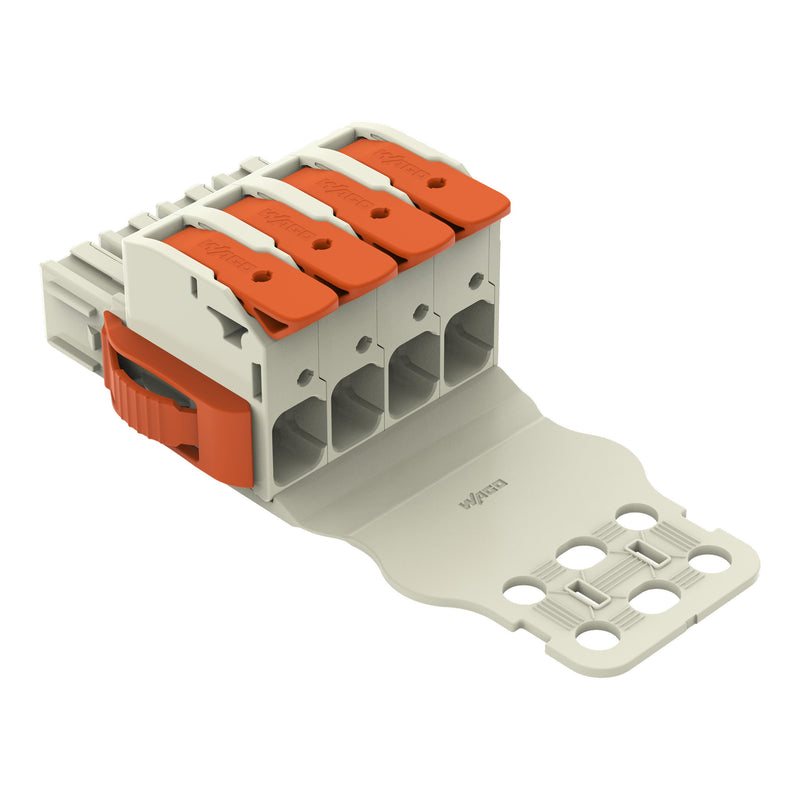

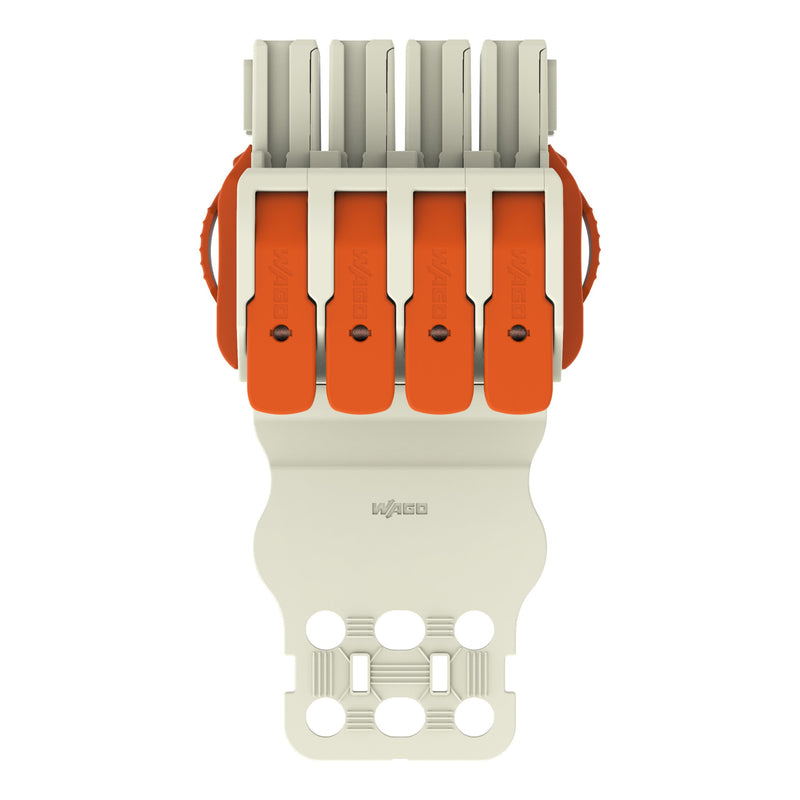

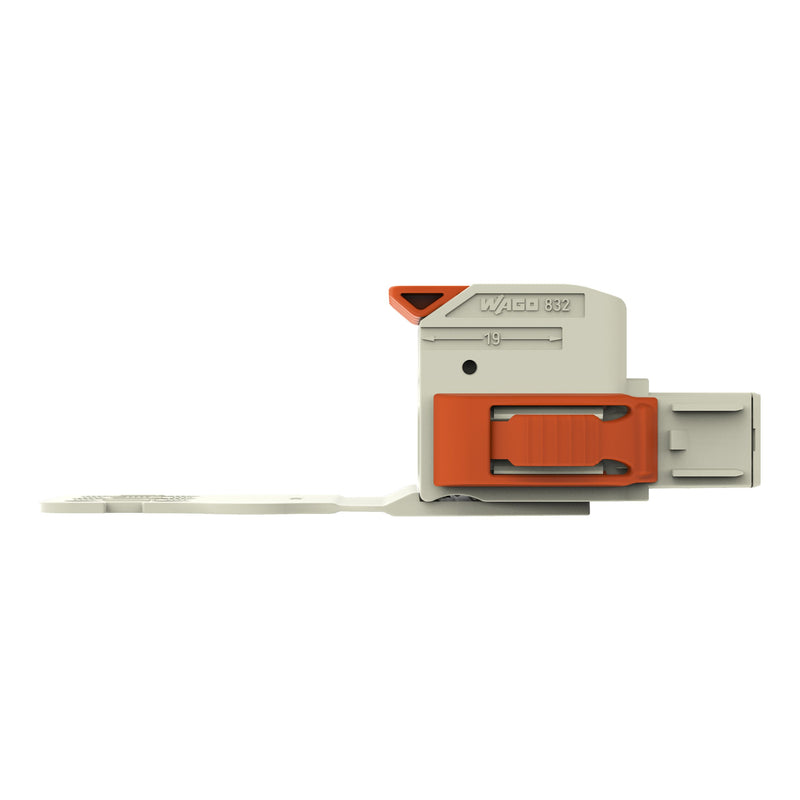

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste Hebel 832-1104/314-000 Push-inCAGECLAMP,lgr − 10 Stück

1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
16 mm²
Rastermaß 10,16 mm
4-polig
100% fehlsteckgeschützt
seitliche Verriegelungsklinken
Zugentlastungsplatte
versilberte Kontakte
16,00 mm²
lichtgrau

Federleiste/Buchse Serie 832 mit Rastermaß 10,16 mm

Die Federleiste/Buchse hat die Artikelnummer 832-1104/314-000 und bietet eine reibungslose Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 18 bis 20 mm  benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (53,94 x 29,1 x 101,8) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Die Kontaktoberfläche besteht aus Silber. Diese Federleiste/Buchse wird durch einen Hebel betätigt. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Durch die Zugentlastung werden angeschlossene Leiter gesichert und die Bedienung begünstigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..25 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	4
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..120 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	10,16 mm
Höhe	29,1 mm
Tiefe	101,8 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
10 x WAGO 832-1104/314-000 1-Leiter-Federleiste
