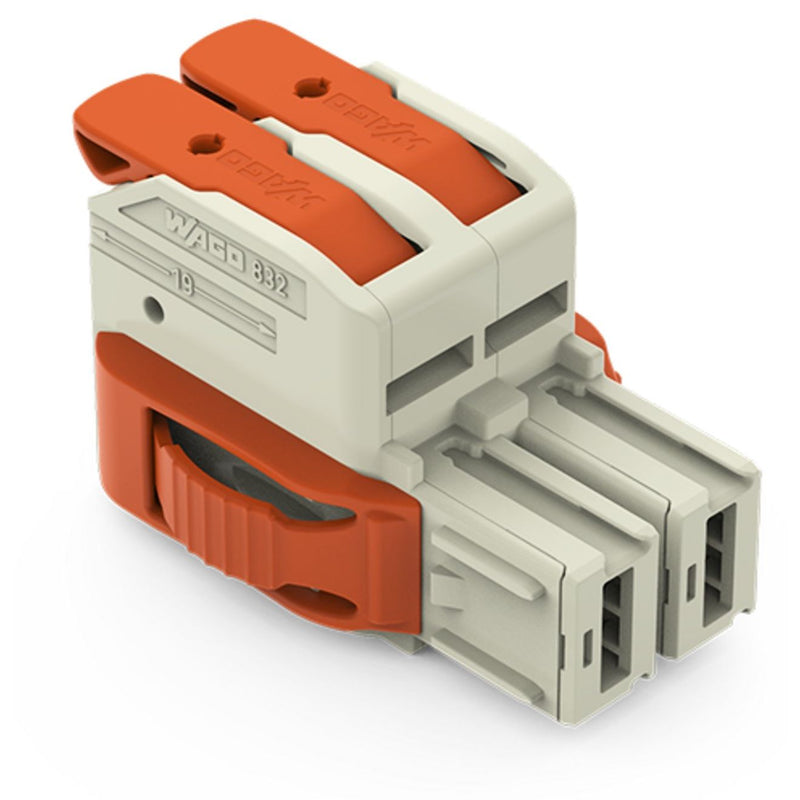

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste,Hebel 832-1102/037-9037 PushinCAGECLAMP,lgr − 20 Stück

1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
16 mm²
Rastermaß 10,16 mm
2-polig
100% fehlsteckgeschützt
seitliche Verriegelungsklinken
versilberte Kontakte
direkt bedruckt
16,00 mm²
lichtgrau

Federleiste/Buchse Serie 832 mit Rastermaß 10,16 mm

Die Federleiste/Buchse mit der Artikelnummer 832-1102/037-9037 ermöglicht eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 18 bis 20 mm  benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (33,62 x 29,1 x 49,8) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Die Oberfläche der Kontakte besteht aus Silber. Diese Federleiste/Buchse wird durch einen Hebel betätigt. Das MCS &quot
Multi Connection System&quot
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..25 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	1
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..120 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	10,16 mm
Höhe	29,1 mm
Tiefe	49,8 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
20 x 1-Leiter-Federleiste 832-1102/037-9037
