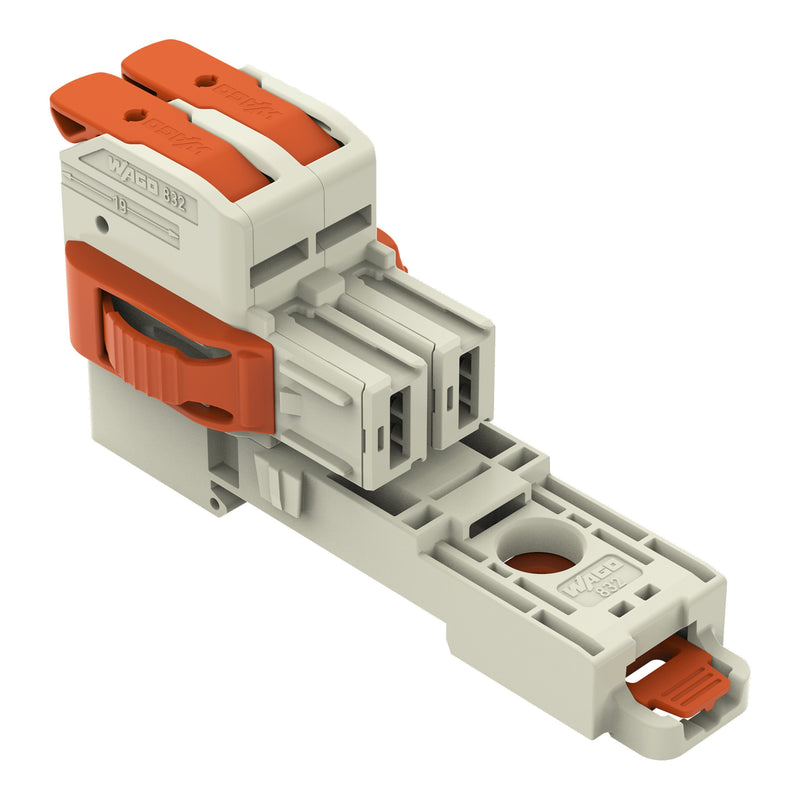

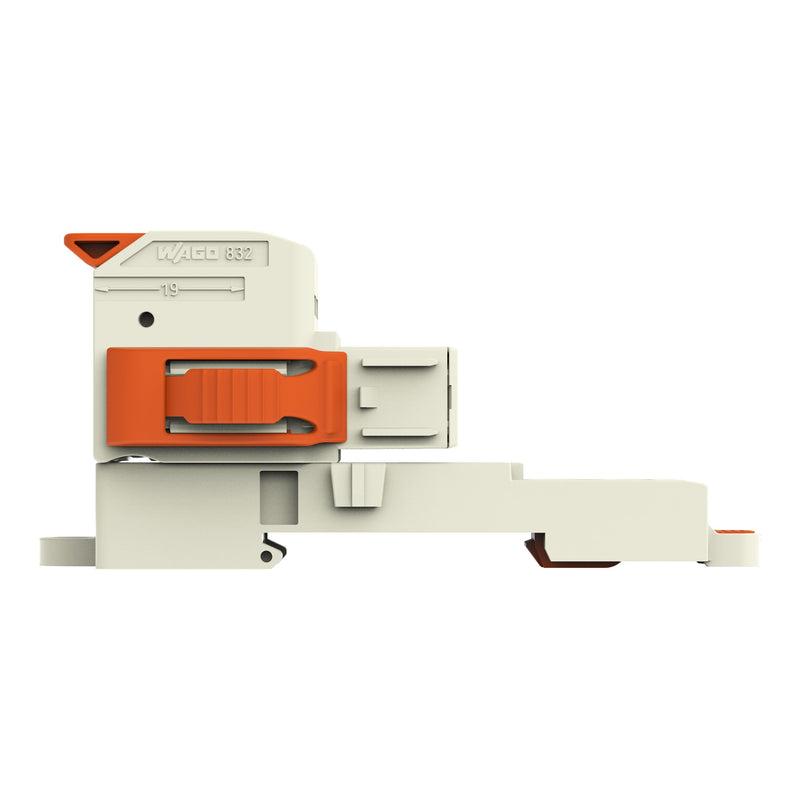

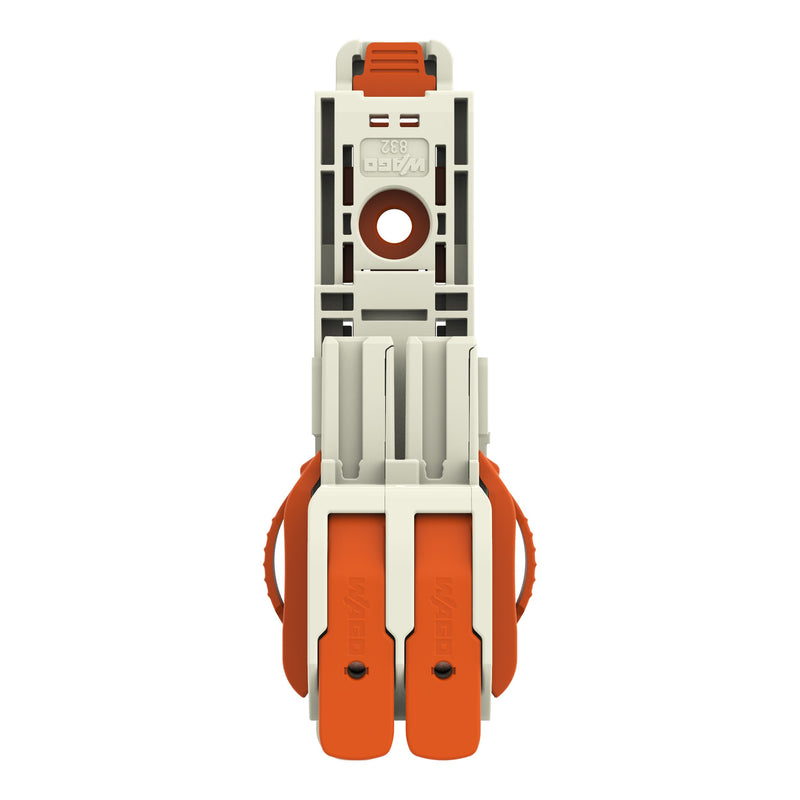

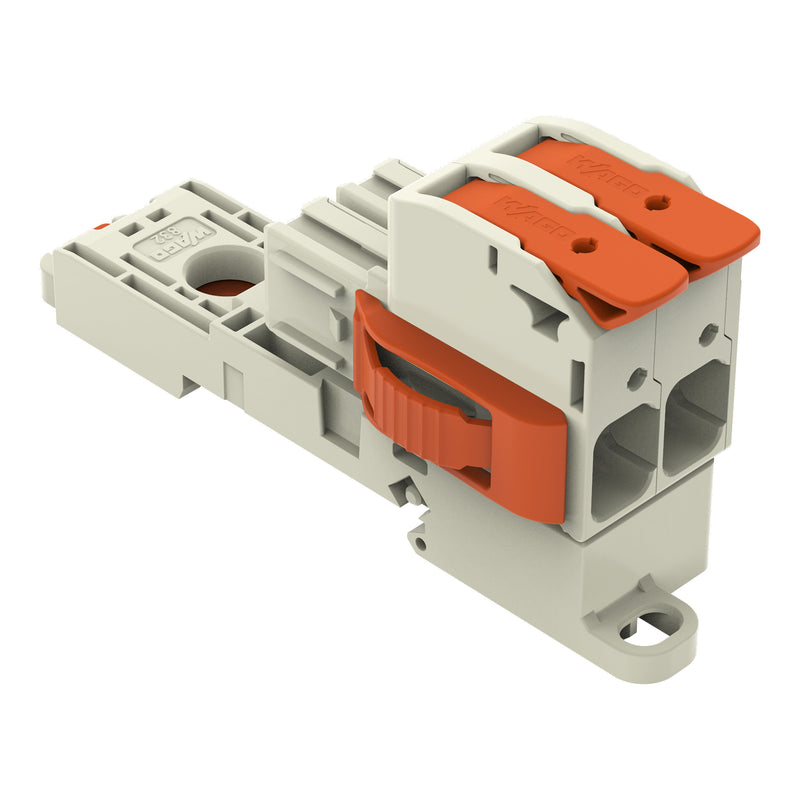

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 8321102037000300000 PushinCAGECLAMP,lgr − 5 Stück

1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
16 mm²
Rastermaß 10,16 mm
2-polig
100% fehlsteckgeschützt
seitliche Verriegelungsklinken
TS 35/Oberflächenmontage
versilberte Kontakte
16,00 mm²
lichtgrau

Federleiste/Buchse Serie 832 mit 0 ° Leiterabgang zur Steckrichtung

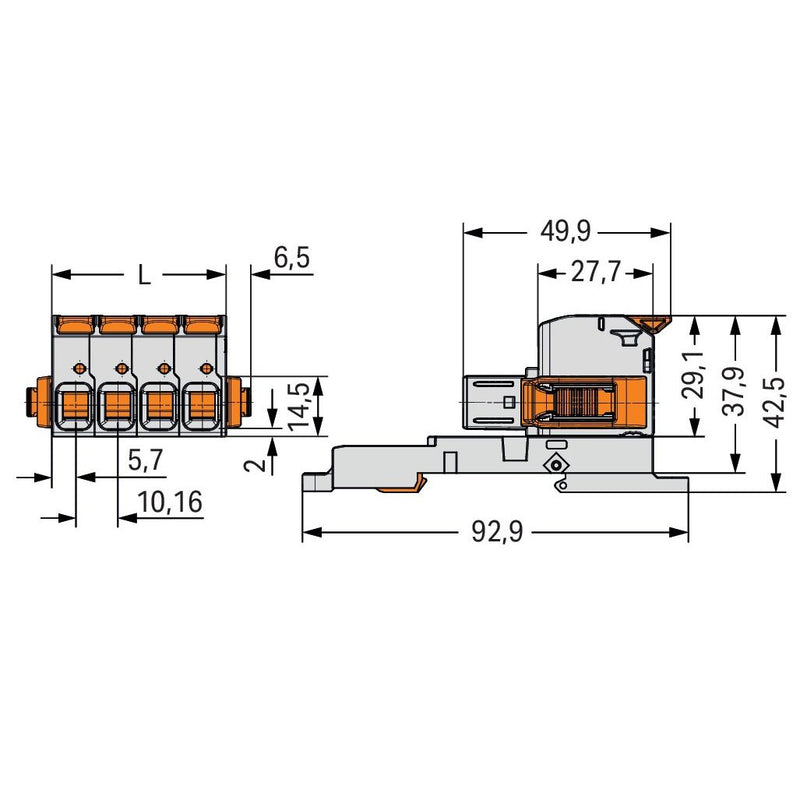

Die Federleiste/Buchse hat die Artikelnummer 832-1102/037-000/306-000 und schafft eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (33,62 x 42,5 x 92,9) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Die Oberfläche der Kontakte besteht aus Silber. Durch einen Hebel wird diese Federleiste/Buchse betätigt. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..25 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..120 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	10,16 mm
Höhe	42,5 mm
Tiefe	92,9 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
5 x WAGO 1-Leiter-Federleiste 832-1102/037-000/306-000
