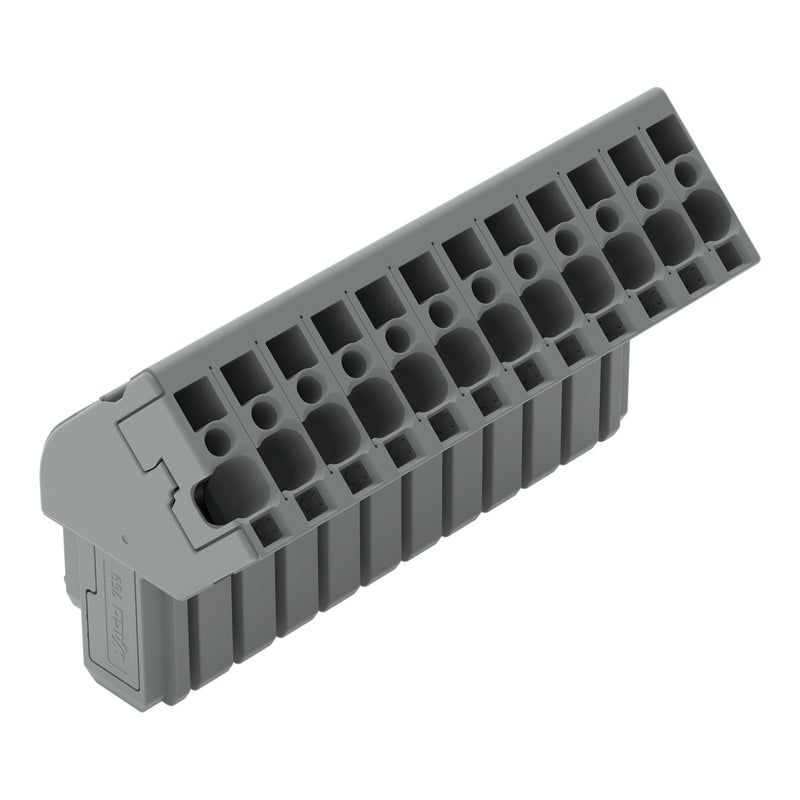

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter Federleiste 769-112/022-000 CAGECLAMP,4mm²,gr − 20 Stück

1-Leiter Federleiste, abgewinkelt
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
12-polig
Kodiernase
4,00 mm²
grau

Federleiste/Buchse Serie 769, grau

Die Federleiste/Buchse mit der Artikelnummer 769-112/022-000 schafft eine fehlerfreie Elektroinstallation. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Maße (60 x 37,1 x 26,5) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	12
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	60 mm
Höhe	26,5 mm
Tiefe	37,1 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
20 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-Leiter Federleiste 769-112/022-000 CAGECLAMP,4mm²,gr
