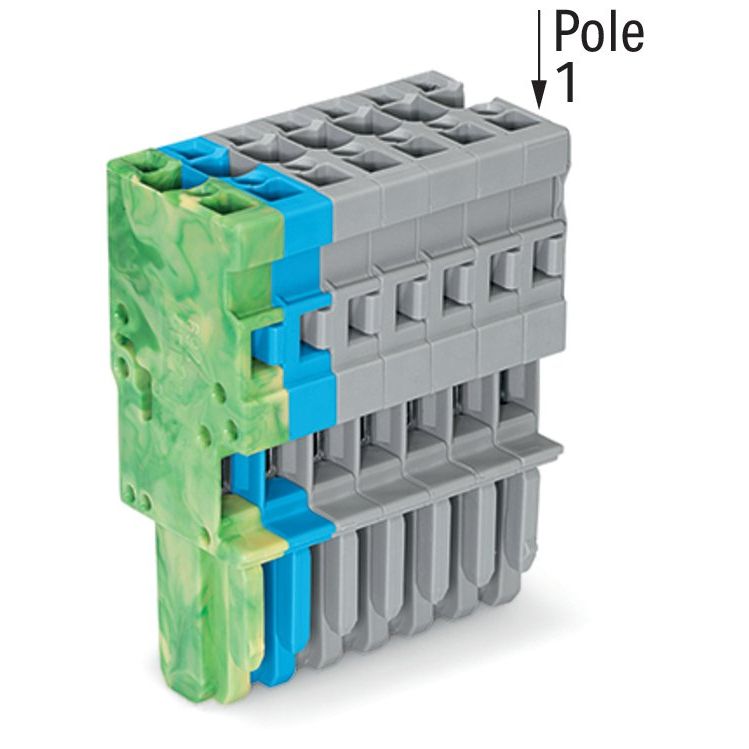

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 769-107/000-039 4mm²,gr/bl/gn-ge − 25 Stück

1-Leiter-Federleiste
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
7-polig
Kodiernase
4,00 mm²
grau/blau/grün-gelb

Federleiste/Buchse Serie 769 mit Betätigungswerkzeug

Bei dieser Federleiste/Buchse (Artikelnummer 769-107/000-039) ist eine saubere Elektroinstallation der Schwerpunkt. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (35 x 45,2 x 18,3) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	7
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	35 mm
Höhe	18,3 mm
Tiefe	45,2 mm
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Transparent	nein

Lieferumfang:
25 x Stück 1-Leiter-Federleiste 769-107/000-039

Keine Downloads vorhanden.
